Анализ отказов подшипников: электрокоррозионные повреждения

Содержание
  1. Механизм возникновения повреждений
  2. Первопричина возникновения дефекта
  3. Профилактические мероприятия
  4. Характерные проявления электрокоррозионных дефектов

Механизм возникновения повреждений

При протекании электрического тока сквозь подшипник в зонах соприкосновения между беговыми дорожками и элементами качения возникает электрическая дуга, приводящая к локальному прогоранию металла. В результате этого процесса на контактных поверхностях формируются характерные рифленые углубления ("флютинг-эффект"), различимые без использования увеличительных приборов. Детальное исследование показывает наличие кратерообразных повреждений, являющихся следствием локального расплавления металла под воздействием электрической дуги.

Первопричина возникновения дефекта

Протекание электрического тока через конструктивные элементы подшипникового узла

Профилактические мероприятия

  • Разработка электрической схемы оборудования, исключающей прохождение тока через подшипниковые узлы
  • Применение диэлектрической изоляции подшипниковых соединений

Характерные проявления электрокоррозионных дефектов

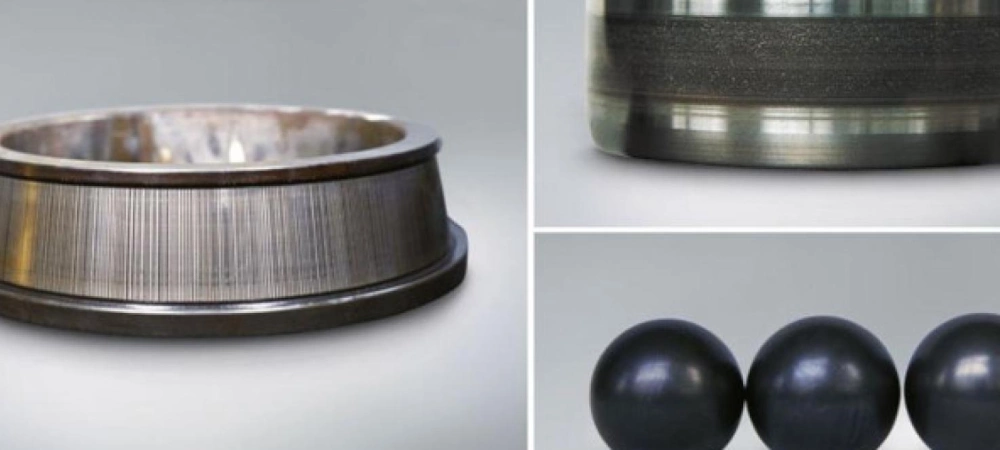

Случай 1

Локализация: внутренняя обойма конического роликоподшипника
Характерные признаки: линейные коррозионные следы на рабочей поверхности беговой дорожки

Случай 2

Локализация: конические ролики из предыдущего примера
Характерные признаки: продольные коррозионные дорожки на рабочей поверхности роликов

Случай 3

Локализация: внутренняя обойма цилиндрического роликоподшипника
Характерные признаки: коррозионные повреждения ленточного характера с точечными углублениями на беговой дорожке

Случай 4

Локализация: шарики радиального шарикоподшипника
Характерные признаки: темные коррозионные отложения, распространяющиеся по всей поверхности шариков
