Повреждение роликовых подшипников в процессе работы механизмов может привести к заклиниванию или неисправности всего оборудования. Поскольку досрочный или неожиданный выход подшипников из строя создает серьезные проблемы, крайне важно уметь выявлять и прогнозировать поломки заблаговременно для принятия профилактических мер.

Характер повреждения

Образование трещин в кольцах дорожек качения и роликовых элементах. Продолжение эксплуатации в данном состоянии приводит к увеличению трещин или полному разрушению.

Вероятные причины

  • Чрезмерная посадка с натягом
  • Избыточная нагрузка, ударные воздействия
  • Развитие процесса выкрашивания
  • Нагревание и фреттинг-коррозия от контакта между монтажными элементами и кольцом дорожки качения
  • Нагревание вследствие проскальзывания
  • Неправильный угол конуса на коническом валу
  • Нарушение цилиндричности вала
  • Помехи с фаской подшипника из-за большого радиуса угла вала

Меры противодействия

  • Скорректировать посадку с натягом
  • Проверить условия нагружения
  • Усовершенствовать способ монтажа
  • Применить подходящую форму вала

Примеры трещинообразования

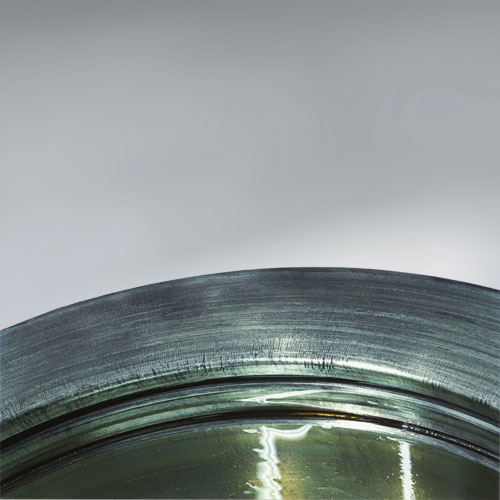

Трещины тип 1

Деталь: Наружное кольцо двухрядного цилиндрического роликоподшипника

Признак: Температурные трещины появляются на боковой поверхности наружного кольца

Причина: Аномальное тепловыделение из-за контактного скольжения

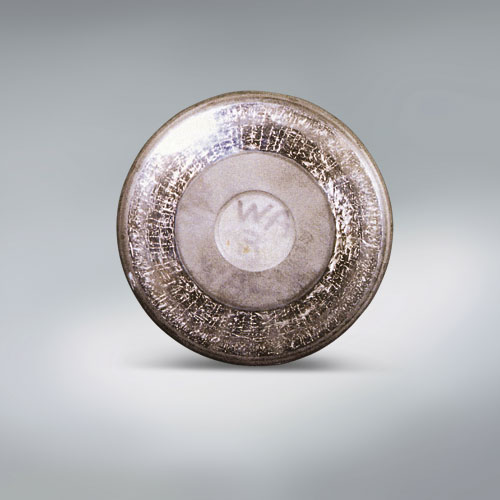

Трещины тип 2

Деталь: Ролик конического упорного роликоподшипника

Признак: Температурные трещины возникают на торцевой поверхности большого диаметра ролика

Причина: Тепловыделение от скольжения с буртиком внутреннего кольца при недостаточном смазывании

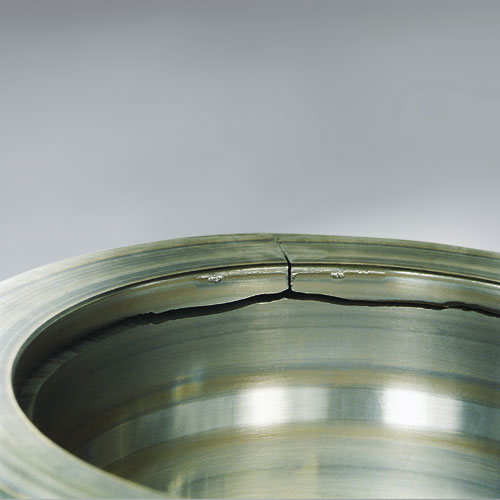

Трещины тип 3

Деталь: Наружное кольцо двухрядного цилиндрического роликоподшипника

Признаки: Трещины распространяются наружу в осевом и окружном направлениях от очага выкрашивания на поверхности дорожки качения

Причина: Выкрашивание от дефекта вследствие удара

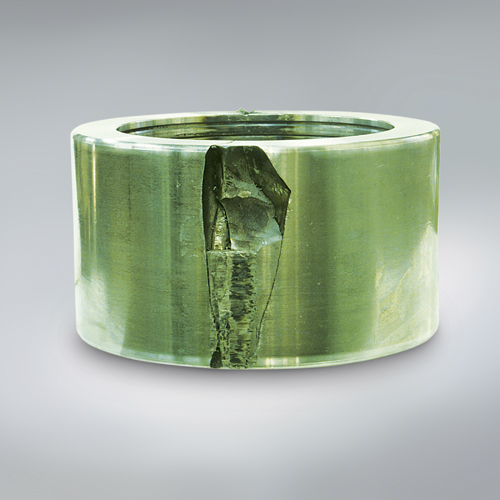

Трещины тип 4

Деталь: Наружное кольцо двухрядного цилиндрического роликоподшипника, используемого для качения наружного кольца (вращение наружного кольца)

Признак: Трещины на внешней поверхности

Причина: Плоский износ и нагревание из-за невращения наружного кольца

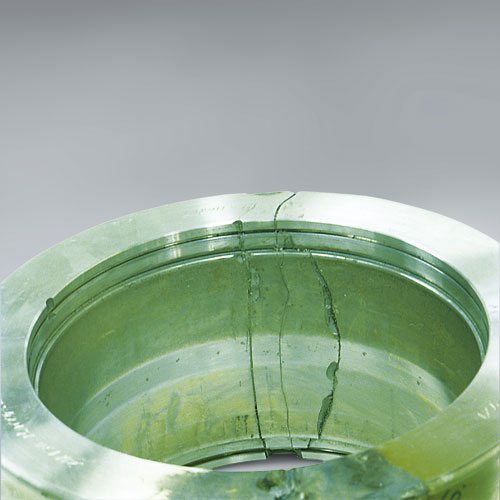

Трещины тип 5

Деталь: Поверхность дорожки качения наружного кольца повреждения "Трещины тип 4"

Признак: Трещина внешней поверхности, распространяющаяся к дорожке качения

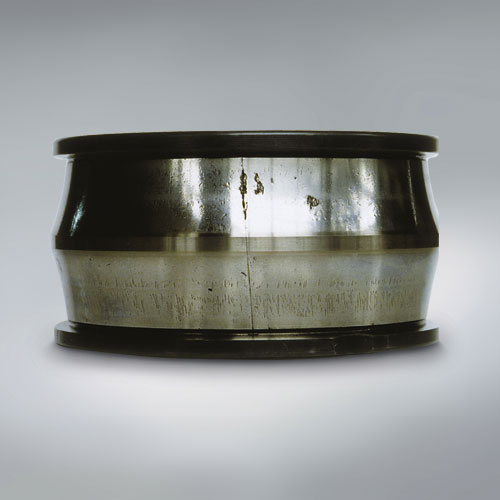

Трещины тип 6

Деталь: Внутреннее кольцо сферического роликоподшипника

Признак: Осевые трещины на поверхности дорожки качения

Причина: Большое напряжение посадки из-за температурной разности между валом и внутренним кольцом

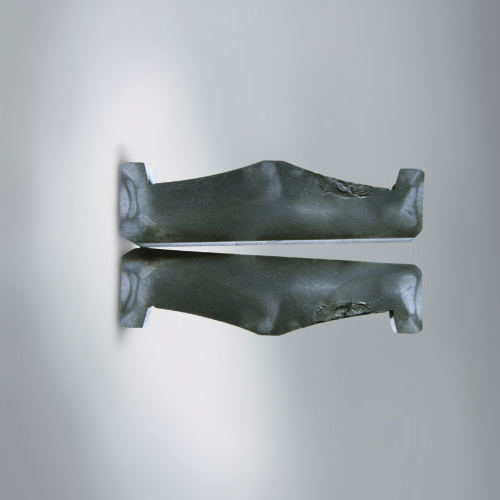

Трещины тип 7

Деталь: Поперечное сечение треснувшего внутреннего кольца повреждения "Трещины тип 6"

Признак: Источник находится непосредственно под поверхностью дорожки качения

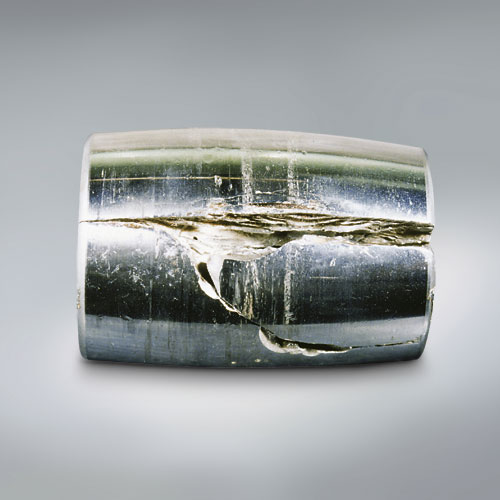

Трещины тип 8

Деталь: Ролик сферического роликоподшипника

Признак: Осевые трещины на рабочей поверхности качения
