Анализ первопричин выхода из строя подшипников: Возникновение вмятин

Содержание
  1. Характер разрушений
  2. Основные факторы возникновения
  3. Меры по устранению
  4. Возникновение вмятин - случай №1
  5. Возникновение вмятин - случай №2
  6. Возникновение вмятин - случай №3
  7. Возникновение вмятин - случай №4

При выходе из строя роликового или шарикового подшипника в процессе эксплуатации механизма возникает риск полной остановки или серьезной неисправности всего агрегата. Внезапные или досрочные поломки подшипниковых узлов создают значительные технические затруднения, поэтому крайне необходимо развивать навыки и умения выявлять и прогнозировать отказы рабочих узлов заранее, чтобы можно было принять профилактические меры.



Характер разрушений

При проникновении посторонних включений, включая мелкодисперсные металлические фрагменты, в область взаимодействия элементов качения происходит формирование углублений на рабочих поверхностях беговых дорожек или тел качения. Подобные деформации способны проявляться с периодичностью, соответствующей расположению тел качения, особенно при наличии ударных воздействий в процессе сборки (деформации по методу Бринелля).



Основные факторы возникновения

  • Проникновение инородных включений, в частности металлических микрочастиц, на рабочие поверхности
  • Превышение допустимых силовых нагрузок
  • Механические воздействия при перевозке или сборочных операциях


Меры по устранению

  • Провести очистку посадочного места
  • Усовершенствовать герметизирующие элементы
  • Обеспечить фильтрацию смазывающей жидкости
  • Оптимизировать технологию сборки и процедуры обслуживания

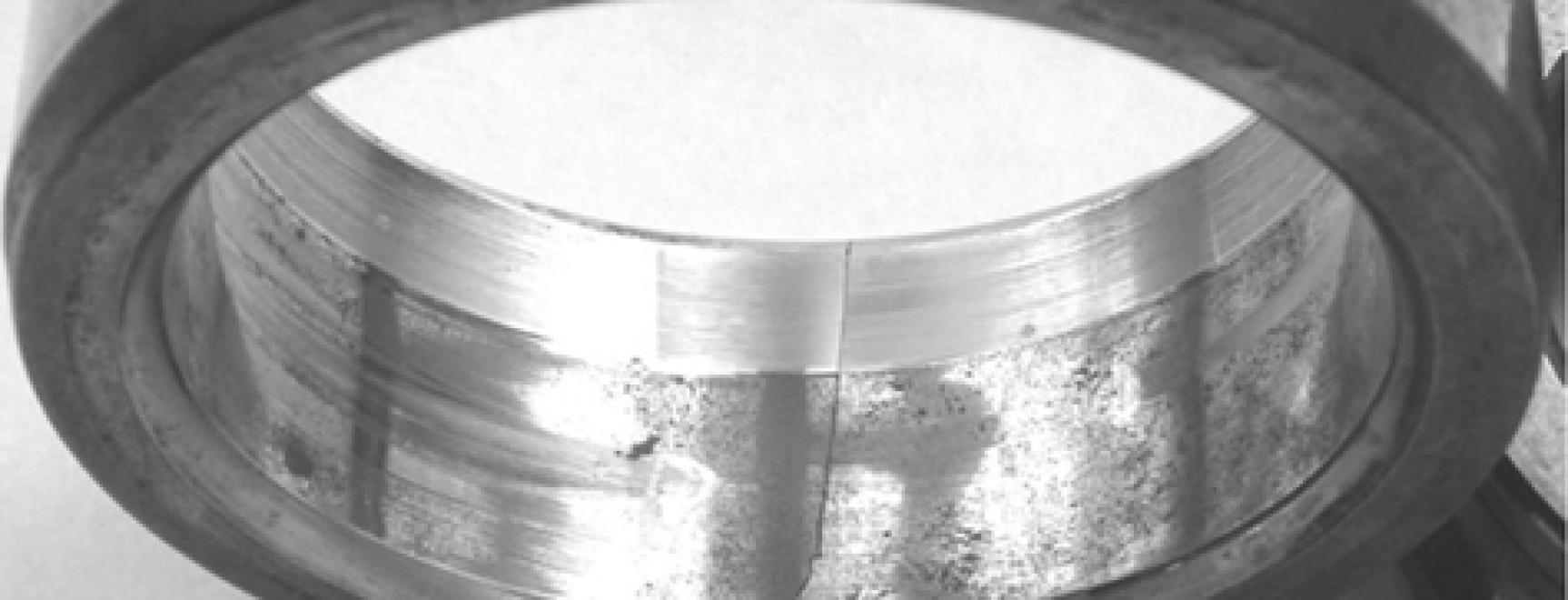

Возникновение вмятин - случай №1

Компонент: Внутренний обод двурядного конического роликового подшипника

Проявление: Потеря блеска беговой дорожки

Первопричина: Проникновение посторонних включений (мусор) на рабочую поверхность

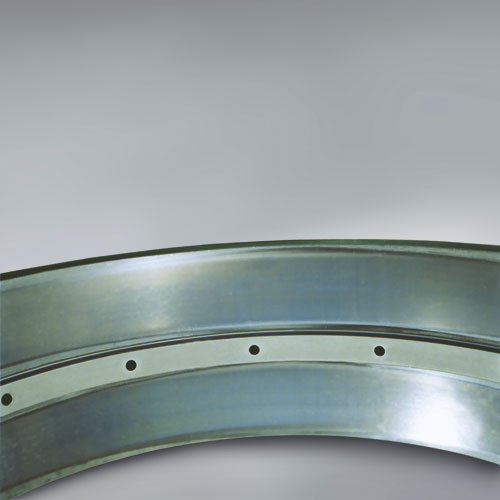

Возникновение вмятин - случай №2

Компонент: Наружный обод двурядного конического роликового подшипника

Проявление: Впадины на рабочей поверхности беговой дорожки

Первопричина: Проникновение посторонних включений (мусор) на рабочую поверхность

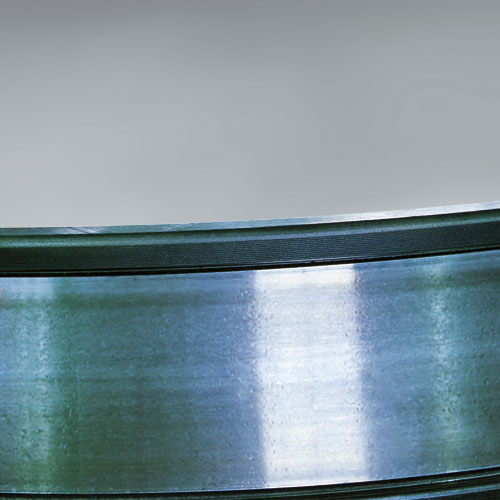

Возникновение вмятин - случай №3

Компонент: Внутренний обод конического роликового подшипника

Проявление: Разнокалиберные впадины, распределенные по всей площади беговой дорожки

Первопричина: Проникновение посторонних включений на рабочую поверхность

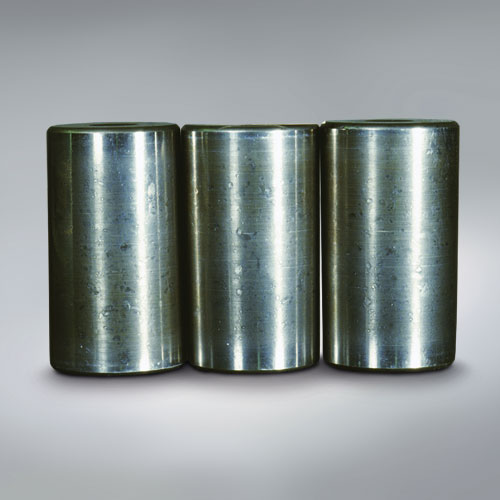

Возникновение вмятин - случай №4

Компонент: Конические ролики из примера «Возникновение вмятин - случай №3»

Проявление: Разнокалиберные впадины по всей контактной поверхности

Первопричина: Проникновение посторонних мусорных включений на рабочую поверхность
