Анализ причин отказа подшипников: ошибки при установке

Содержание
  1. Признаки повреждений
  2. Возможные причины
  3. Рекомендуемые меры
  4. Примеры дефектов при монтаже

Когда подшипник качения повреждается во время эксплуатации оборудования, это может привести к заеданию или неправильной работе всей машины. Поскольку преждевременные или неожиданные поломки подшипников создают серьезные проблемы, важно уметь выявлять и прогнозировать такие повреждения заранее, чтобы вовремя принять меры по предотвращению.



Признаки повреждений

На поверхности дорожек качения или элементов катания появляются прямолинейные царапины, которые возникают во время монтажа или демонтажа подшипника.



Возможные причины

  • Наклон внутренних и наружных колец при установке или снятии
  • Удары и толчки при монтаже или демонтаже



Рекомендуемые меры

  • Использовать подходящие приспособления и инструменты
  • Избегать ударных нагрузок, применяя прессовое оборудование
  • Центрировать сопрягаемые детали во время установки



Примеры дефектов при монтаже

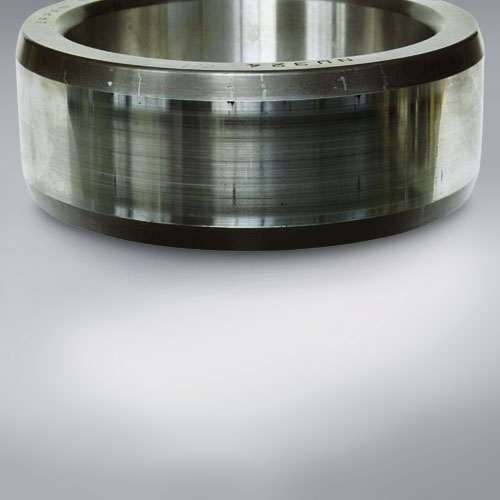

Ошибка монтажа №1

  • Место: внутреннее кольцо цилиндрического роликового подшипника
  • Симптом: царапины вдоль оси на поверхности дорожки качения
  • Причина: наклон колец при установке

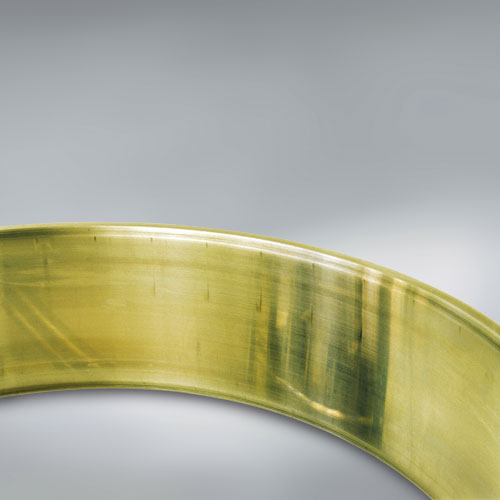

Ошибка монтажа №2

  • Место: наружное кольцо двухрядного цилиндрического роликоподшипника
  • Симптом: царапины вдоль оси через промежутки между роликами на дорожке качения
  • Причина: наклон колец во время монтажа

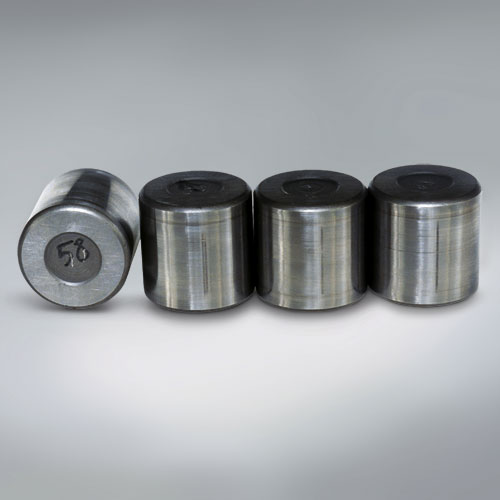

Ошибка монтажа №3

  • Место: ролики цилиндрического роликового подшипника
  • Симптом: царапины вдоль оси на катательной поверхности
  • Причина: перекос колец при установке
