Анализ причин отказов подшипников: Плохое смазывание

Содержание
  1. Характер повреждения
  2. Примеры проблем смазывания

При повреждении роликового подшипника во время работы машины может произойти заклинивание или отказ всего механизма дорогостоящего оборудования. Поскольку подшипники, выходящие из строя преждевременно или неожиданно, всегда причиняют значительные неудобства, важно иметь возможность выявлять и прогнозировать отказы заранее, чтобы можно было принять превентивные меры.



Характер повреждения

Царапины — это поверхностные повреждения, которое происходят в результате совокупности мелких трений между компонентами подшипника, вызванных разрывом масляной пленки и/или отсутствием хорошего скольжением по иным причинам.

Шероховатость поверхности возникает наряду с плавлением.



Возможные причины

  • Высокая скорость и легкая нагрузка
  • Внезапное ускорение/замедление
  • Неподходящая смазка
  • Попадание воды



Контрмеры

  • Улучшить предварительную нагрузку
  • Улучшить зазор подшипника
  • Использовать смазку с хорошей способностью к образованию масляной пленки
  • Улучшить механизм уплотнения



Примеры проблем смазывания

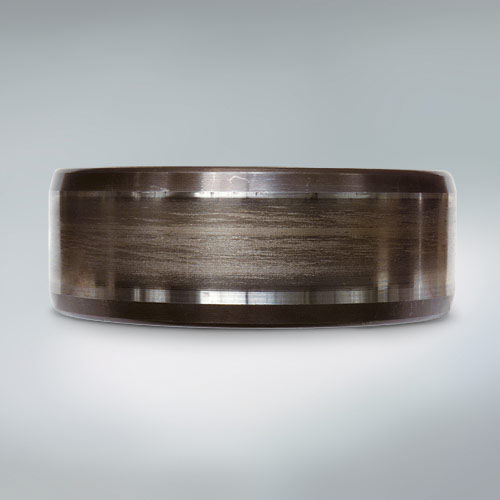

Случай № 1

Деталь: Внутреннее кольцо цилиндрического роликового подшипника
Симптом: Смазывание по окружности поверхности дорожки качения
Причина: Проскальзывание ролика из-за чрезмерного количества смазки

Случай № 2

Деталь: Наружное кольцо повреждения "Смазывание 1"
Симптом: Смазывание по окружности поверхности дорожки качения
Причина: Проскальзывание ролика из-за чрезмерного количества смазки

Случай № 3

Деталь: Внутреннее кольцо сферического роликового подшипника
Симптом: Смазывание по окружности поверхности дорожки качения
Причина: Плохая смазка

Случай № 4

Деталь: Наружное кольцо сферического роликового подшипника
Симптом: Частичное смазывание по окружности поверхности дорожки качения
Причина: Плохая смазка

Случай № 5

Деталь: Внутреннее кольцо сферического роликового подшипника
Симптом: Частичное смазывание по окружности поверхности дорожки качения
Причина: Плохая смазка

Случай № 6

Деталь: Наружное кольцо повреждения "Смазывание 5"
Симптом: Частичное смазывание по окружности поверхности дорожки качения
Причина: Плохая смазка

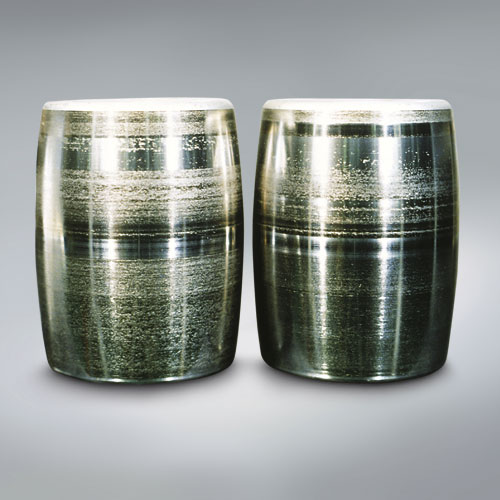

Случай № 7

Деталь: Выпуклые ролики повреждения "Смазывание 5"
Симптом: Смазывание поверхностей качения
Причина: Плохая смазка
