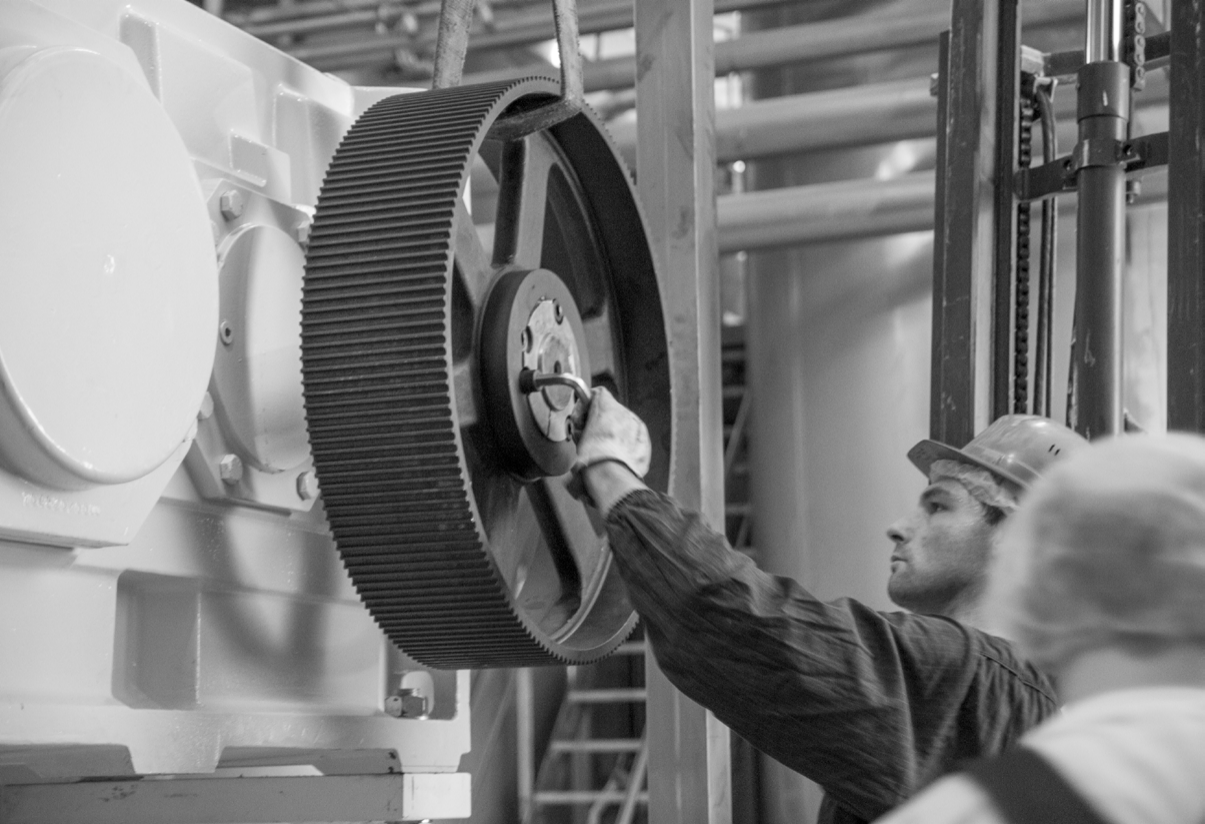

Что учитывать при проектировании привода: ремни, шкивы, натяжение

Содержание
  1. Виды приводных ремней и их особенности
  2. Материалы ремней и шкивов
  3. Геометрия: углы, диаметры, расстояния
  4. Натяжение ремня: баланс между прослаблением и перегрузкой
  5. Дополнительные аспекты: износ, обслуживание, защита

При создании механических приводов на базе ременных передач особенно важно учесть не только габариты и характеристики элементов, но и физику их взаимодействия. Неправильный подбор даже одного из компонентов может привести к перегреву, износу, проскальзыванию и, как следствие, выходу из строя всей системы. В этой статье мы рассмотрим основные факторы, которые необходимо учитывать при проектировании привода.


Виды приводных ремней и их особенности

Первым шагом является определение типа ремня. Основные варианты:
1. Клиновые ремни — используются при необходимости передать большое усилие при компактных размерах. Хорошо работают с несколькими шкивами.
2. Зубчатые ремни — незаменимы при необходимости синхронной передачи движения без проскальзывания.
3. Плоские ремни — подходят для высокоскоростных приводов с малыми нагрузками.
4. Узкие клиновые ремни — обладают повышенной гибкостью и износостойкостью.
При выборе важно учитывать не только форму профиля, но и условия эксплуатации — влажность, температурный режим, возможное попадание пыли, масел и других загрязнителей.

Материалы ремней и шкивов

Ремни изготавливаются из различных материалов:

  • Резина с тканевой обмоткой — универсальна и недорога, но боится агрессивных сред.

  • Полиуретановые ремни — устойчивы к химии и истиранию, подходят для точной передачи движения.

  • Армированные ремни — усилены кордом из стали, арамидных волокон или стеклоткани, что увеличивает их прочность и срок службы.

Шкивы чаще всего изготавливаются из:

  • Серого чугуна — устойчив к вибрациям и износу.

  • Стали — применяется при высоких нагрузках.

  • Алюминия — легкий и устойчивый к коррозии, но требует идеального выравнивания.

При проектировании важно учитывать совместимость материалов — слишком твердый шкив может быстро изнашивать мягкий ремень.

Геометрия: углы, диаметры, расстояния

Ключевые геометрические параметры при проектировании ременной передачи:

  • Диаметр ведущего и ведомого шкивов. Минимальный диаметр задается производителем ремня — при его нарушении уменьшается срок службы из-за перегибов.

  • Передаточное число. Вычисляется как отношение диаметров шкивов. Оно определяет скорость и момент вращения на выходе.

  • Межосевое расстояние. Должно обеспечивать достаточную длину охвата ремня для передачи усилия, а также допускать регулировку натяжения.

  • Также важно учитывать угол обхвата — он влияет на передаваемое усилие и риск проскальзывания. Желательно, чтобы угол охвата на меньшем шкиве был не менее 120.

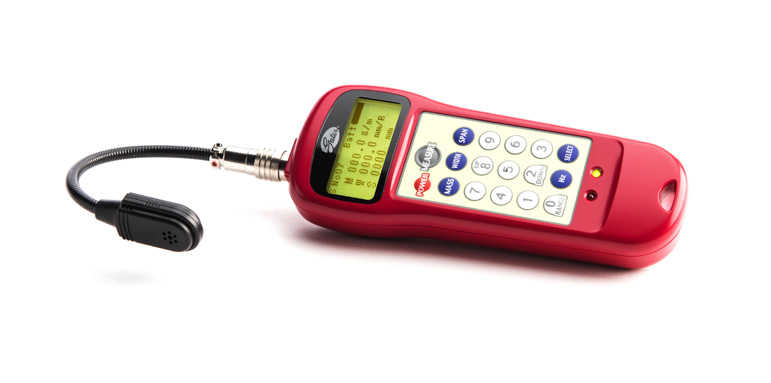

unnamed (1).png

Натяжение ремня: баланс между прослаблением и перегрузкой

Недостаточное натяжение приводит к проскальзыванию, избыточное — к ускоренному износу ремня и подшипников. Оптимальное натяжение зависит от:

  • массы и жесткости ремня;

  • расстояния между осями;

  • уровня передаваемой мощности;

  • условий работы (температура, вибрации, влажность).

Для обеспечения стабильного натяжения применяются натяжители или перемещаемые опоры. Некоторые конструкции предусматривают автоматическую компенсацию износа и удлинения ремня.

Дополнительные аспекты: износ, обслуживание, защита

  • Выравнивание шкивов — критично. Даже незначительное отклонение может вызвать соскальзывание ремня.

  • Защита от пыли и влаги — особенно важна для зубчатых и плоских ремней.
    Регулярное обслуживание — проверка натяжения, замена изношенных ремней и шкивов, смазка подшипников.

  • Рекомендуется заранее предусмотреть запас по мощности 10–20%, особенно если привод будет работать с переменной нагрузкой или в тяжелых условиях.

Грамотный подход к проектированию привода обеспечит не только высокую эффективность передачи, но и ее долговечность, надежность и безопасность в эксплуатации. Использование сертифицированных комплектующих и следование рекомендациям производителей — залог устойчивой и экономичной работы механизма.
