Диагностика неисправностей подшипников: Отслаивание поверхностного слоя

Содержание
  1. Характерные признаки дефекта
  2. Провоцирующие факторы
  3. Предупреждающие действия
  4. Клинические случаи отслаивания
  5. Отслаивание 1
  6. Отслаивание 2
  7. Отслаивание 3

Разрушение подшипниковых элементов качения в процессе функционирования оборудования способно спровоцировать заклинивание или критическую неисправность всего механизма.

Поскольку несвоевременный или непредвиденный выход из строя подшипниковых узлов создает серьезные эксплуатационные проблемы, первостепенное значение приобретает способность диагностировать и прогнозировать надвигающееся разрушение с целью реализации превентивных мероприятий.



Характерные признаки дефекта

На рабочих поверхностях формируются матовые или помутневшие участки, сопровождающиеся незначительным истиранием. Из таких потускневших зон развиваются микроскопические трещины, распространяющиеся вглубь материала на 5-10 микрометров. Происходит выкрашивание мелких фрагментов и широкое распространение поверхностного шелушения.



Провоцирующие факторы

  • Несоответствующий смазочный материал
  • Проникновение загрязняющих веществ в смазочную систему
  • Шероховатость поверхности из-за недостаточного смазывания
  • Неудовлетворительная чистота обработки сопрягаемых элементов качения



Предупреждающие действия

  • Подбор оптимального смазочного состава
  • Совершенствование уплотнительной системы
  • Повышение качества финишной обработки контактирующих деталей качения



Клинические случаи отслаивания

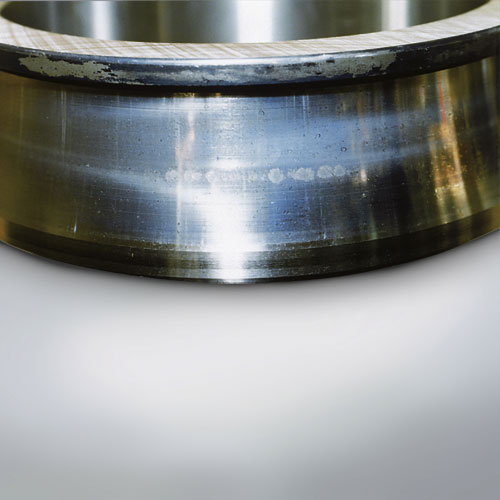

Отслаивание 1

Компонент: Внутреннее кольцо сферического роликоподшипника
Симптоматика: Округлые области отслаивания
Причина: Дефицит смазочного материала

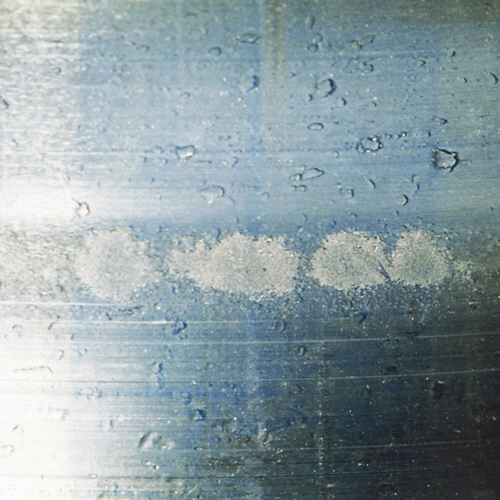

Отслаивание 2

Компонент: Увеличенное изображение дефекта "Отслаивание 1"

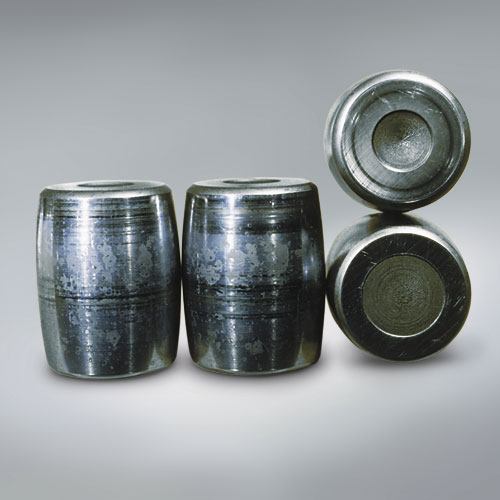

Отслаивание 3

Компонент: Выпуклые ролики из случая "Отслаивание 1"
Симптоматика: Округлые зоны отслаивания в центральной части рабочих поверхностей
Причина: Дефицит смазочного материала

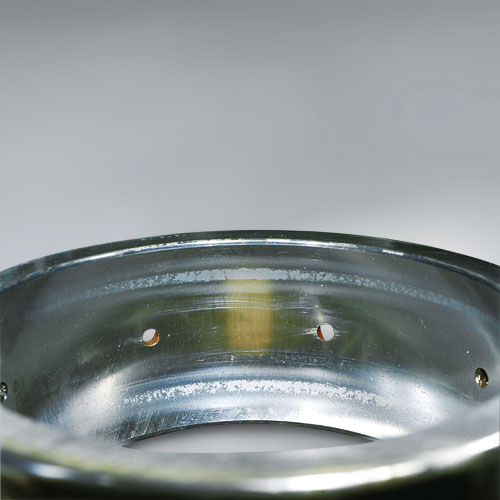

Отслаивание 4

Компонент: Наружное кольцо сферического роликоподшипника
Симптоматика: Отслаивание возникает вблизи буртика беговой дорожки по всей окружности
Причина: Дефицит смазочного материала
