Диагностика поломок подшипников: Разрушение

Содержание
  1. Характеристика повреждения
  2. Потенциальные источники проблем
  3. Профилактические решения
  4. Классификация разрушений
  5. Разрушение вариант 1
  6. Разрушение вариант 2
  7. Разрушение вариант 3
  8. Разрушение вариант 4

Нарушение целостности роликовых подшипников во время функционирования оборудования способно вызвать блокировку или сбой в работе всей машины. Учитывая, что преждевременный или внезапный отказ подшипников создает серьезные затруднения, необходимо обладать способностью распознавать и предсказывать вероятные неисправности заранее для реализации превентивных действий.



Характеристика повреждения

Разрушение представляет собой откалывание мелких фрагментов, происходящее из-за чрезмерной или ударной нагрузки, воздействующей локально на угол ролика или бортик кольца беговой дорожки.



Потенциальные источники проблем

  • Удары в процессе установки
  • Избыточное нагружение
  • Неправильное обращение, включая падения
  • Недостаточная поддержка конструктивных элементов



Профилактические решения

  • Совершенствование технологии монтажа (термическая посадка, применение специализированного инструмента)
  • Пересмотр параметров нагружения
  • Обеспечение достаточной опоры и поддержки для бортика подшипника



Классификация разрушений

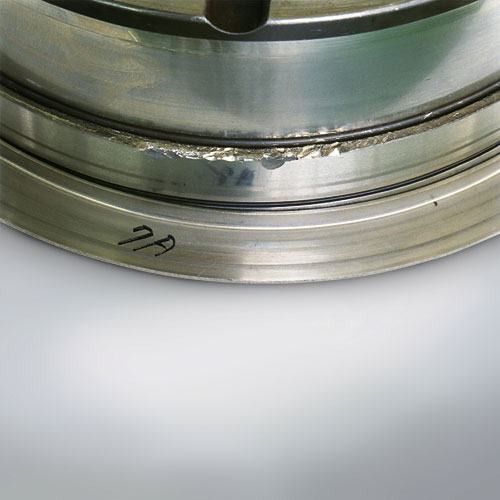

Разрушение вариант 1

Компонент: Внутреннее кольцо двухрядного цилиндрического роликового подшипника

Проявление: Скалывание центрального бортика

Источник: Чрезмерное усилие при установке

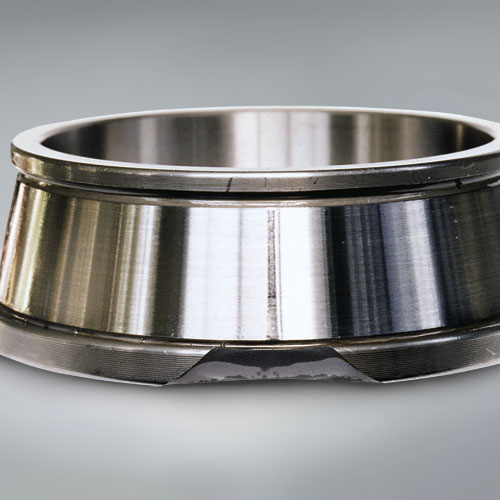

Разрушение вариант 2

Компонент: Внутреннее кольцо конического роликового подшипника

Проявление: Разрушение тыльного бортика конуса

Источник: Значительный удар в процессе монтажа

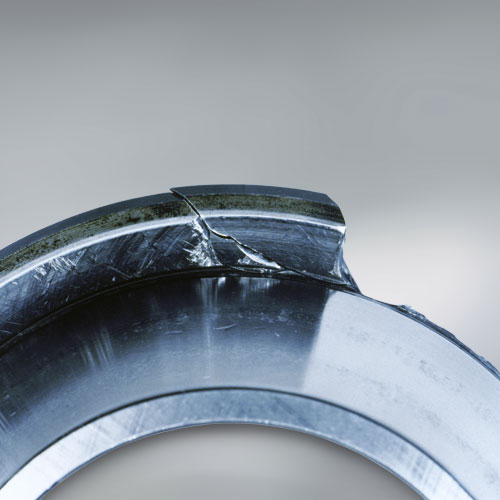

Разрушение вариант 3

Компонент: Внутреннее кольцо сферического упорного роликового подшипника

Проявление: Разрушение большого бортика

Источник: Многократные ударные нагрузки

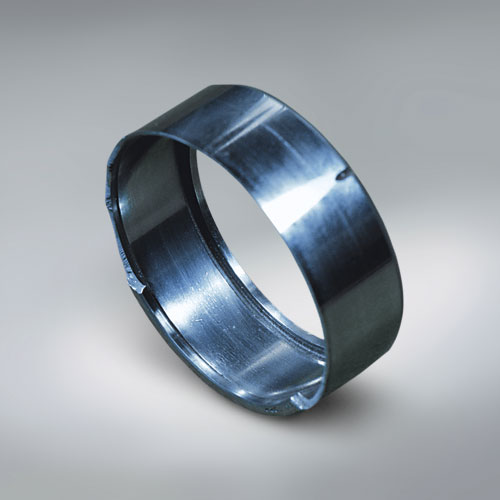

Разрушение вариант 4

Компонент: Наружное кольцо цельного игольчатого роликового подшипника

Проявление: Разрушение бортика наружного кольца

Источник: Наклон роликов вследствие избыточного нагружения (Игольчатые ролики имеют большую длину относительно диаметра. При чрезмерной или неравномерной нагрузке ролики наклоняются и давят на бортики.)
