Экспертиза разрушений подшипниковых систем: Выкрашивание материала

Содержание
  1. Специфика разрушения
  2. Документированные случаи выкрашивания

Повреждение подшипниковых механизмов качения в ходе эксплуатации машинного оборудования может привести к полной блокировке или серьезным сбоям в работе всей установки. Поскольку преждевременный или внезапный отказ подшипниковых элементов порождает существенные технические затруднения, критически важна возможность раннего выявления и прогнозирования деградации для внедрения упреждающих защитных мер.



Специфика разрушения

Выкрашивание возникает при отделении небольших фрагментов подшипникового материала от гладкой поверхности беговых дорожек или тел качения вследствие усталости от циклического нагружения, что приводит к формированию областей с грубой и шероховатой текстурой.



Детерминирующие причины

  • Чрезмерная нагрузка
  • Некорректный монтаж (нарушение соосности)
  • Моментная нагрузка
  • Проникновение посторонних включений, водная инфильтрация
  • Недостаточное смазывание, неподходящий смазочный материал
  • Неоптимальный подшипниковый зазор
  • Неточность изготовления вала или корпуса, неравномерность жесткости корпуса, значительный изгиб вала
  • Прогрессирование коррозии, питтинга, смазывания, вмятин (бринеллирование)



Корректирующие мероприятия

  • Повторная верификация применения подшипника и анализ нагрузочных условий
  • Совершенствование методики монтажа
  • Модернизация уплотнительной системы, предотвращение коррозии в период простоя
  • Применение смазки с соответствующей вязкостью, оптимизация методов смазывания
  • Контроль точности вала и корпусных элементов
  • Проверка внутреннего зазора подшипника



Документированные случаи выкрашивания

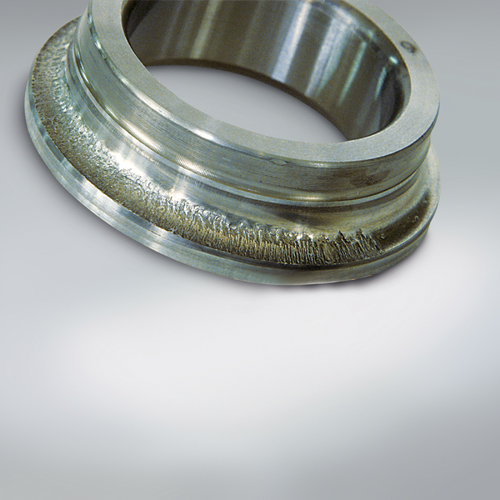

Выкрашивание 1

Элемент: Внутреннее кольцо радиально-упорного шарикоподшипника
Клиническая картина: Выкрашивание на половине окружности беговой поверхности
Генезис: Дефицит смазки из-за попадания охлаждающей жидкости в подшипник

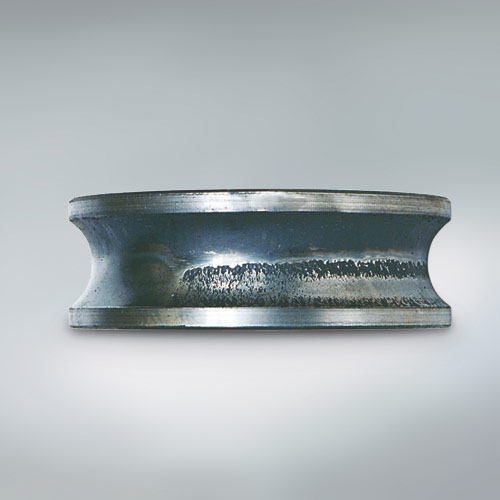

Выкрашивание 2

Элемент: Внутреннее кольцо радиально-упорного шарикоподшипника
Клиническая картина: Диагональное выкрашивание вдоль беговой дорожки
Генезис: Нарушение соосности между валом и корпусом при монтаже

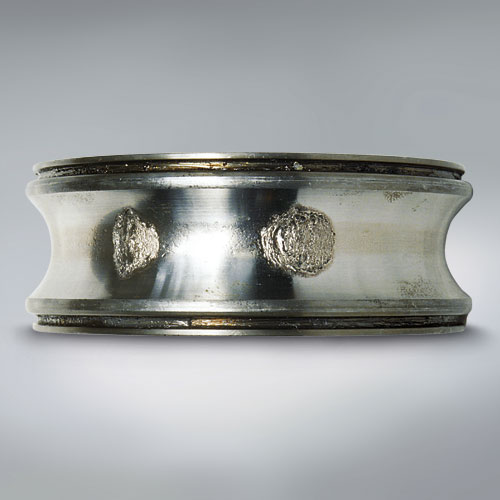

Выкрашивание 3

Элемент: Внутреннее кольцо радиального шарикоподшипника
Клиническая картина: Выкрашивание беговой дорожки по шагу шариков
Генезис: Вмятины от ударной нагрузки при монтаже



Выкрашивание 4

Элемент: Внутреннее кольцо радиально-упорного шарикоподшипника
Клиническая картина: Выкрашивание беговой дорожки по шагу шариков
Генезис: Вмятины от ударной нагрузки в статическом состоянии

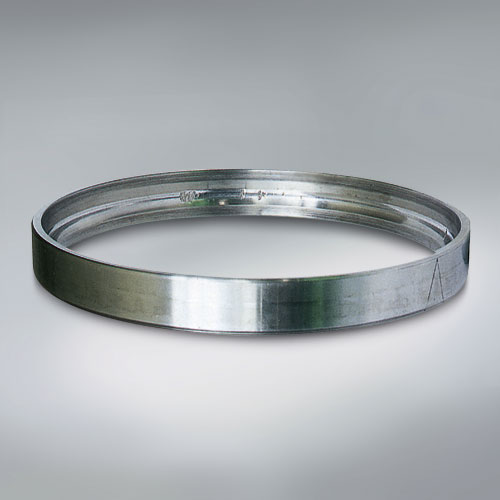

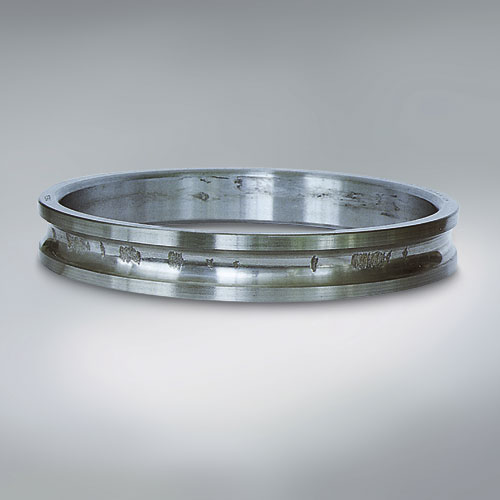

Выкрашивание 5

Элемент: Наружное кольцо из случая "Выкрашивание 4"
Клиническая картина: Выкрашивание беговой поверхности по шагу шариков
Генезис: Вмятины от ударной нагрузки в статическом состоянии

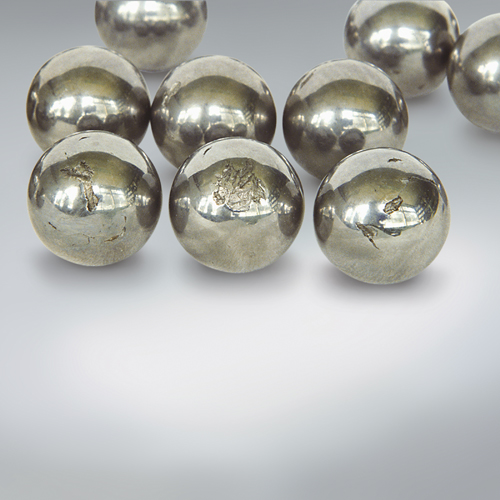

Выкрашивание 6

Элемент: Шарики из случая "Выкрашивание 4"
Клиническая картина: Выкрашивание поверхности шариков
Генезис: Вмятины от ударной нагрузки в статическом состоянии

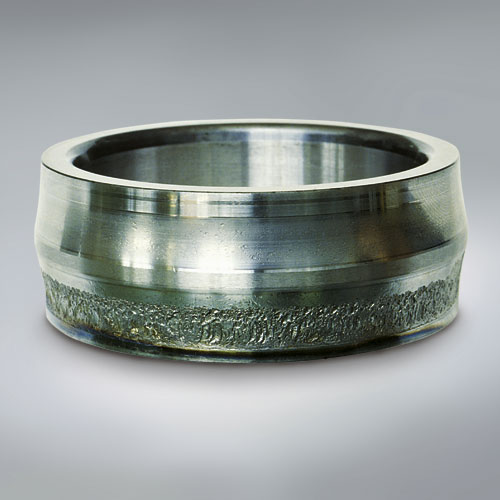

Выкрашивание 7

Элемент: Внутреннее кольцо сферического роликоподшипника
Клиническая картина: Выкрашивание только одной беговой дорожки по всей окружности
Генезис: Избыточная осевая нагрузка

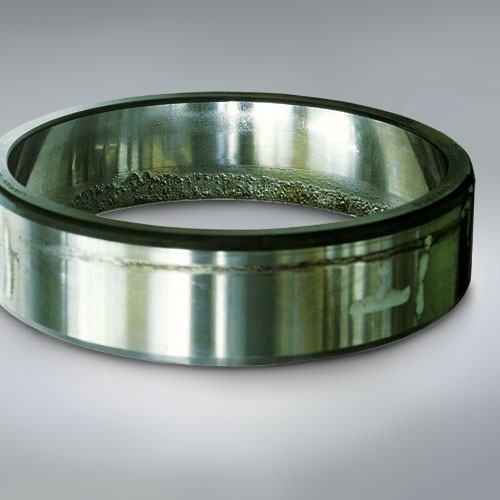

Выкрашивание 8

Элемент: Наружное кольцо из случая "Выкрашивание 7"
Клиническая картина: Выкрашивание только одной беговой дорожки по всей окружности
Генезис: Избыточная осевая нагрузка

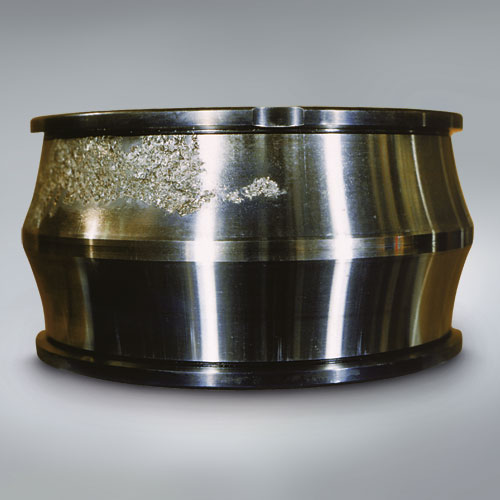

Выкрашивание 9

Элемент: Внутреннее кольцо сферического роликоподшипника
Клиническая картина: Выкрашивание только одного ряда беговой дорожки
Генезис: Неудовлетворительное смазывание

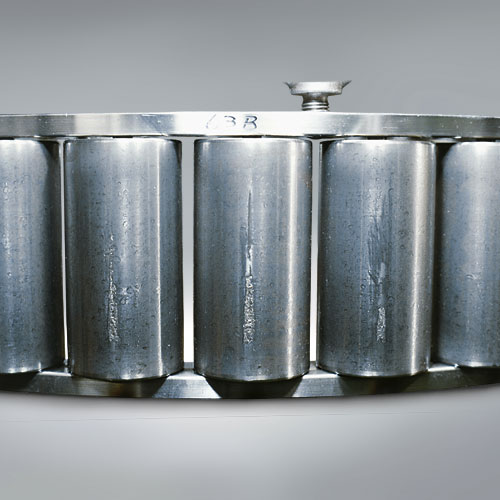

Выкрашивание 10

Элемент: Ролики цилиндрического роликоподшипника
Клиническая картина: Преждевременное выкрашивание в осевом направлении на рабочих поверхностях
Генезис: Царапины, возникшие при неправильном монтаже
