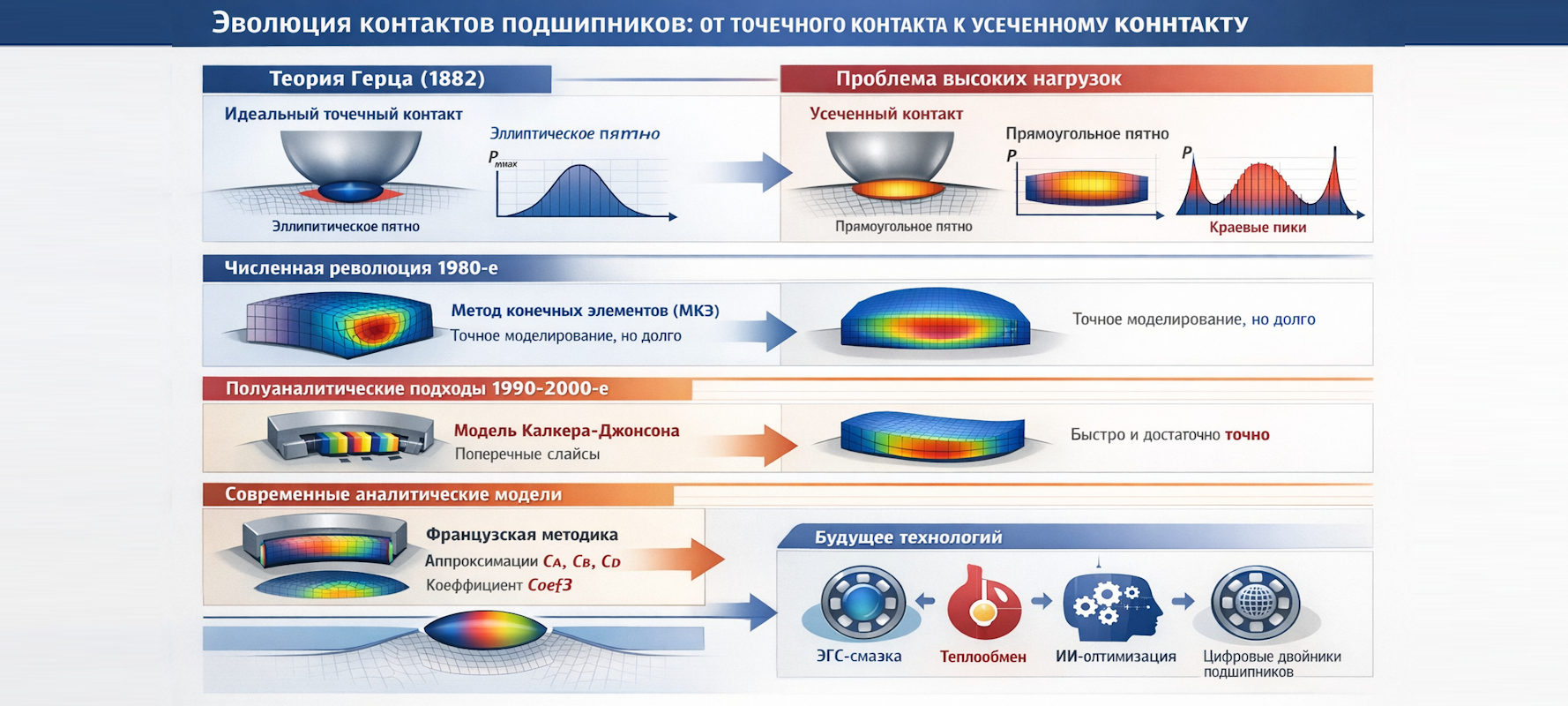

Эволюция технологий подшипников качения: от точечного контакта к усеченному контакту

Содержание
  1. Истоки: теория Герца и идеальный контакт
  2. Проблема высоких нагрузок: появление усеченного контакта
  3. Численная революция 1980-х
  4. Полуаналитические методы: баланс скорости и точности
  5. Современные аналитические решения
  6. Практическое значение
  7. Будущее: мультифизика и машинное обучение

Истоки: теория Герца и идеальный контакт

В 1882 году немецкий физик Генрих Герц заложил фундамент теории контактных напряжений, описав упругую деформацию двух тел под нагрузкой. Его математический аппарат с эллиптическими интегралами предсказывал форму контактного пятна и распределение давления для идеальных поверхностей без перекосов и краевых эффектов.

Герцевская модель блестяще работала для шариковых подшипников при умеренных нагрузках, когда контактное пятно значительно меньше размеров тела качения. Максимальное давление возникает в центре эллиптической площадки и плавно снижается к краям по параболическому закону – элегантная картина, верная для 95% случаев в первой половине XX века.

Проблема высоких нагрузок: появление усеченного контакта

С ростом мощности машин в 1950-70-х годах инженеры столкнулись с противоречием: расчетный ресурс подшипников в тяжелонагруженных редукторах превышал реальный в 2-4 раза. Разгадка крылась в том, что при экстремальных нагрузках контактное пятно "расползается" по всей длине ролика, достигая его краев.

Контакт переставал быть герцевским точечным и превращался в усеченный – гибрид между точечным и линейным. Классические формулы давали ошибку до 40%, поскольку не учитывали переход от эллиптического к прямоугольному пятну контакта.

Численная революция 1980-х

Появление компьютеров позволило применить метод конечных элементов (МКЭ) для детального моделирования контакта с разбиением на тысячи узлов. Впервые стало возможным увидеть реальную картину: при усечении в центре контакта давление становится почти постоянным (как в линейном контакте), а на краях возникают острые пики до 1,5-2 от среднего уровня.

Эти краевые концентрации напряжений объясняли преждевременное выкрашивание дорожек именно у торцов роликов – типичный дефект тяжелых подшипников. Однако МКЭ-моделирование занимало часы даже на мощных станциях, что исключало его из рутинного проектирования.

Полуаналитические методы: баланс скорости и точности

В 1990-2000-х исследователи разработали промежуточные подходы, разделяющие контакт на поперечные слайсы. Каждый слайс рассчитывался по упрощенной герцевской модели, а затем учитывалось взаимовлияние соседних зон через матрицу влияния упругих деформаций.

Метод Калкера-Джонсона для железнодорожных колес был адаптирован для роликовых подшипников, сокращая время расчета до минут с точностью 90-95% от МКЭ. Это позволило оптимизировать профили короны роликов – продольной выпуклости, предотвращающей краевые перегрузки.

Современные аналитические решения

Прорыв последних 10-15 лет – полностью аналитические модели французской школы (Упер, Морале-Эспехель), описывающие усеченный контакт через систему быстро вычисляемых аппроксимаций. Сложные эллиптические интегралы заменены табличными коэффициентами CA, CB, CD с погрешностью менее 0,5%.

Ключевое достижение – учет связанности слайсов через корректирующий фактор Coef3, определяемый из сравнения с численными экспериментами. Это позволяет за миллисекунды рассчитать не только нагрузку, но и опрокидывающий момент при перекосе ролика – задача, ранее требовавшая МКЭ.

Практическое значение

Новые модели изменили подход к проектированию:

Оптимальный профиль короны теперь рассчитывается аналитически для конкретных условий нагружения. Для конических роликов ветрогенераторов оптимум – логарифмическая кривая с дропом 20-40 мкм против прежних эмпирических 60-80 мкм.

Уточнение ресурса: интегрирование реального распределения давления с краевыми пиками увеличивает эквивалентную нагрузку на 15-30%, корректируя завышенные прогнозы старых методик.

Предсказание дефектов: модели показывают зоны риска микропиттинга – мелких усталостных ямок в местах пиков давления. Это позволяет целенаправленно улучшать металлургию и термообработку критических участков.

Будущее: мультифизика и машинное обучение

Следующее поколение моделей интегрирует контактную механику с эластогидродинамической смазкой (влияние вязкости масла на распределение давления), термодинамикой (локальный разогрев в пятне контакта) и трибохимией (формирование защитных пленок).

Машинное обучение ускоряет параметрическую оптимизацию: нейросети, обученные на миллионах МКЭ-расчетов, предсказывают оптимальную геометрию за секунды. Цифровые двойники подшипников в реальном времени корректируют модели по данным датчиков вибрации и температуры.

От элегантной простоты герцевских эллипсов до сложных мультифизических симуляций – эволюция расчетных методов отражает непрерывный рост требований к надежности и эффективности машин XXI века.
