Тонкие иглы вместо толстых роликов

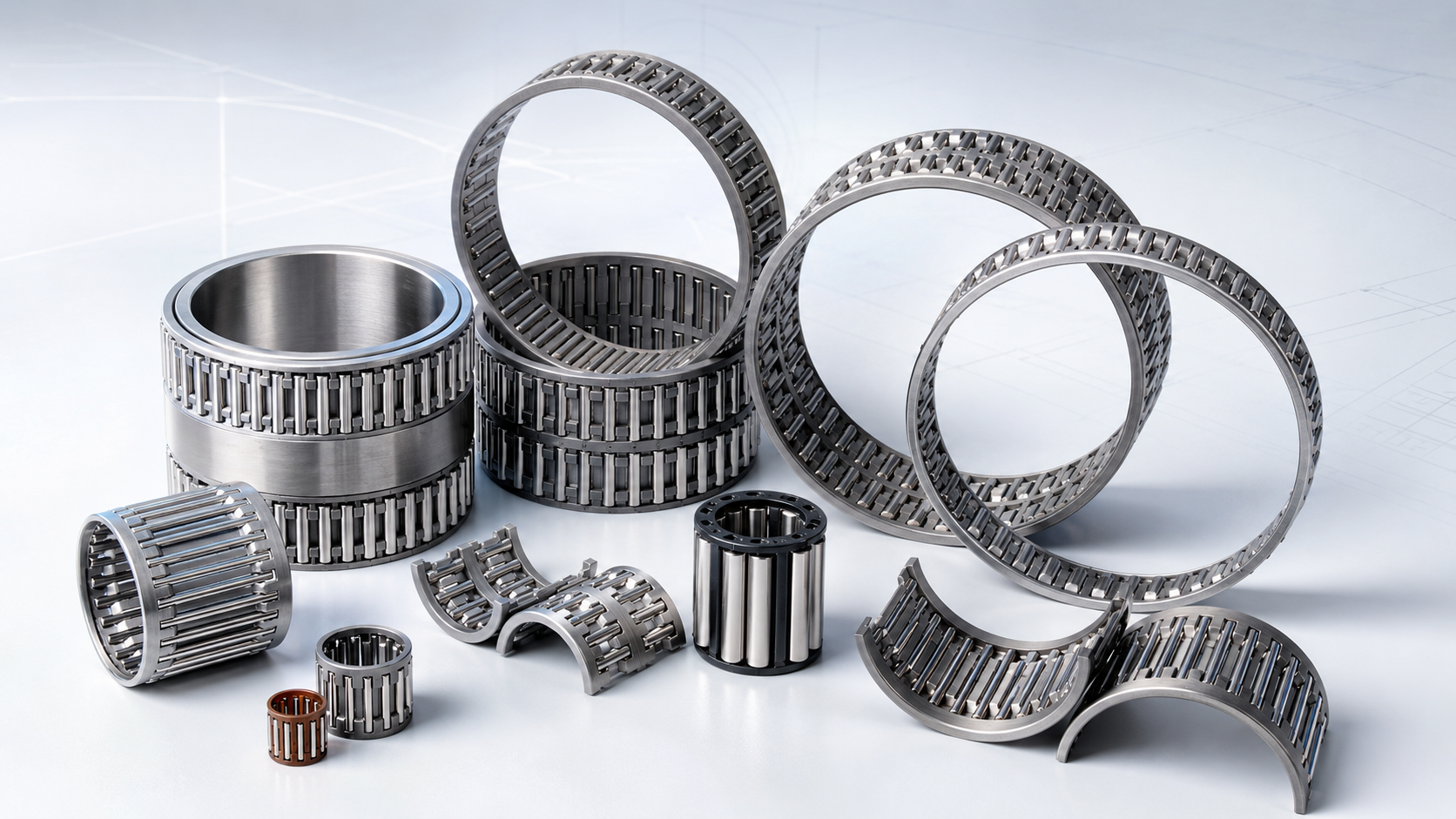

Игольчатый подшипник легко узнать: вместо привычных шариков или массивных роликов внутри находятся тонкие цилиндрические стержни — иглы. Их длина превышает диаметр в 3–10 раз, и именно эта пропорция дает главное преимущество.
Чем тоньше тело качения, тем меньше высота подшипника. Игольчатый узел занимает по радиусу вдвое-втрое меньше места, чем шариковый той же грузоподъемности. Проще говоря, там, где нужно вписаться в тесный корпус, но нагрузка серьезная, игла работает лучше всего.
Два основных исполнения
С сепаратором. Иглы разделены пластиковой или стальной обоймой, которая не дает им соприкасаться и перекашиваться. Трение ниже, скорость выше, работа тише. Такой вариант выбирают для узлов, вращающихся постоянно, — например, для промежуточных валов.
Без сепаратора (полнокомплектные). Иглы уложены вплотную друг к другу — их помещается на 30–40% больше, а значит, растет и грузоподъемность. Расплата — соседние иглы трутся боками и вращаются навстречу друг другу, поэтому скорость приходится ограничивать. Такое решение подходит для медленных, но тяжело нагруженных узлов.
Комбинированные конструкции
Обычная игла воспринимает только радиальную нагрузку — усилие поперек вала. Осевое давление вдоль оси она не держит. Чтобы не ставить второй подшипник и не терять место, производители объединяют оба типа в одном корпусе: игольчатый ряд принимает радиальную нагрузку, а упорный шариковый или игольчатый венец — осевую.
Такие комбинированные узлы экономят пространство в коробках передач и планетарных редукторах, где счет идет на миллиметры.
Где встречаются игольчатые подшипники
Коробки передач. Между шестерней и валом устанавливают игольчатый ряд — часто прямо без внутреннего кольца, по закаленной поверхности вала. Это позволяет разместить крупные шестерни на тонком валу.
Карданные шарниры. В крестовине кардана иглы работают не на полный оборот, а на качание в несколько градусов — режим, для которого шарики подходят плохо.
Поршневые пальцы двигателей. Высокая ударная нагрузка и жесткий дефицит места делают иглу практически безальтернативным решением.
Компрессоры, насосы, сельхозтехника — везде, где компактность важнее скорости.
Что важно при монтаже
Игольчатые подшипники предъявляют строгие требования к соседним деталям. Если внутреннего кольца нет, вал должен быть закален до твердости 58–62 HRC и отшлифован — иглы катятся прямо по нему. Допуски по геометрии тоже жестче обычного: даже небольшой перекос нагружает края игл и резко сокращает ресурс.
Тонкостенное наружное кольцо штампованных серий деформируется при неаккуратной запрессовке, поэтому усилие передают только через специальную оправку, равномерно по торцу.
Вывод
Игольчатые подшипники — узкоспециализированное решение с четкой областью применения. Они не заменят шариковые в универсальных задачах, но там, где нужно уместить высокую нагрузку в минимальный радиальный габарит, конкурентов у них практически нет.
