Как подобрать подшипник по размерам: рекомендации специалистов

Содержание
  1. Внутренний диаметр
  2. Наружный диаметр
  3. Ширина
  4. Дополнительные размеры
  5. Способы подбора подшипника по размеру
  6. Использование онлайн-сервисов подбора:
  7. Заключение

Подшипник выполняет роль опоры для подвижных частей разных узлов. Это надежное крепление, которое фиксирует требуемое положение неподвижных элементов и выравнивает показатели трения. Чтобы правильно выбрать размер подшипника, нужно смотреть на его диаметры и ширину. Используйте специальный калькулятор подшипников, ориентируйтесь на параметры, а если остаются вопросы, то обращайтесь к специалистам.


Основные размеры

Игольчатый подшипник подобрать по размерам будет проще всего. Ориентируйтесь на наружные габариты, диаметр внутреннего отверстия и ширину кольца. Обычно маркировка показывает внутренний диаметр, потом внешний и уже ширину. Это упрощает процесс поиска, облегчает подбор.

Важно. Для удобства можете использовать онлайн-калькуляторы. Они показывают, какая деталь нужна.

Внутренний диаметр

Первый параметр, который нужно учитывать - он обозначается как d. Замеряйте внутреннее кольцо, всегда учитывайте тип конструкции - подшипники могут иметь конусное либо стандартное отверстие. При наличии втулки либо стяжки внутренний диаметр оценивается с учетом размеров втулки. Упорные элементы выпускаются с парой колец.

Подбор подшипников по размерам предполагает снятие точных замеров - используйте штангенциркуль. Допустимые отклонения зависят от типа детали и применяемого стандарта. Для оценки внутреннего диаметра в ряде случаев замеры осуществляются с установкой на вал.

Наружный диаметр

Обозначается буквой D, для расчетов нужно снять мерки в посадочной области. Особенности выбора будут зависеть от формы подшипникового элемента. Наружный диаметр бывает бомбированным либо сферическим. Всего внешних диаметров два. D1 - это стандартный параметр, а D2 - мерка упорного буртика.

Ширина

Еще один ключевой параметр, маркируется как B и H. Подразумевается высота между внутренним размером и наружным базовым торцом. При расчетах нужно соблюдать параллельность значений. Для ввода нужной цифры в калькулятор онлайн выполните замеры с применением соответствующего инструмента, определите тип подшипника, уточните, есть ли в конструкции наружный буртик, стопорное кольцо или втулка.

Дополнительные размеры

Также при подборе нужно учитывать:

  • ширину кольца;
  • диаметры тел качения;
  • углы контакта;
  • значения параметров.

Способы подбора подшипника по размеру

Разберем, как подобрать подшипник по размерам без ошибок, чтобы сроки эксплуатации были максимальными.

Поиск по каталогу производителя

Простой и верный способ. В данном случае вы можете рассчитывать на полноту данных, доступность дополнительных параметров. Навигация по каталогу позволяет указывать назначение, размеры и тип подшипника. Функционал настроен на подбор только по ширине или с учетом комплекса параметров. Для уточнения размеров подшипника вводите в соответствующие поля нужные параметры и нажимайте кнопку поиска.

Использование онлайн-сервисов подбора:

Подбор шариковых подшипников по размерам через специализированные онлайн-сервисы - это:

  • удобство;
  • быстрота;
  • возможность сравнения и подбора аналогов.


Вам достаточно выбрать сервис, ввести в соответствующие поля интересующие параметры, и система выдаст набор вариантов согласно запросу. Кроме параметров, нужно знать и тип изделия - роликовый, игольчатый либо шариковый.


Обращение к специалистам

Подобрать шариковый подшипник по размерам своими силами выходит не всегда. Если у вас есть сомнения, вопросы, лучше не рисковать, а обращаться за профессиональной консультацией. Специалист поможет во всем разобраться и порекомендует оптимальный вариант. Вы сэкономите время, деньги и получите идеальное решение, которое не выйдет из строя раньше времени.

Практические советы по подбору

Инструменты для измерений:

  • Штангенциркуль - позволяет оценивать внутренний и наружный диаметры, а также ширину подшипника;
  • Микрометр - нужен для более точного измерения диаметров;
  • Микрометрическая головка - помогает в оценке внутреннего диаметра с высокой точностью;
  • Индикаторная головка - для проверки биений подшипника;
  • Калибры - могут использоваться для проверки размеров на соответствие стандартам.


Для повышения безопасности работ используйте перчатки, защитные очки, следите за чистотой рабочего места. Инструмент должен быть исправным - это даст точные результаты и предотвратит травмы.

Важно. До проведения работ желательно произвести калибровку приборов для измерений.

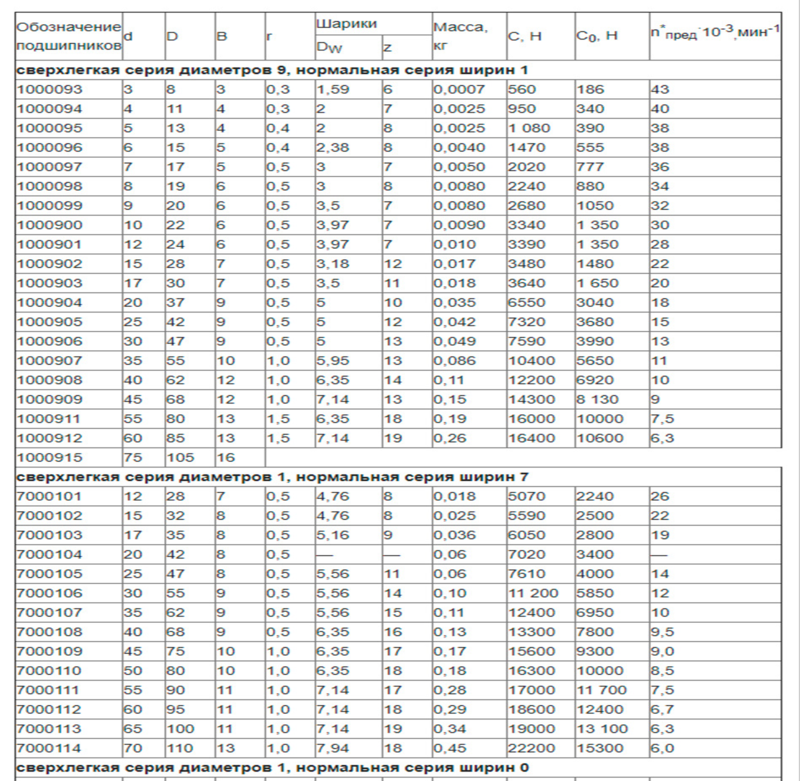

Можете осуществлять подбор подшипников по размерам по таблице или просто искать изделия с нужными параметрами на сайте поставщика. Учитывайте, что точность измерений зависит от чистоты подшипника, используемых методов, температурного режима. Желательно снимать мерки многократно, а не только один раз.


Обязательно учитывайте допуски и посадки. Допуски - это допустимые отклонения размеров деталей от номинальных значений, определенных стандартами. Они обеспечивают взаимозаменяемость деталей. Посадки -характер соединения двух сопрягаемых деталей, зависящий от сочетания их допусков. Посадки бывают зазорными, переходными и в натяг. Правильный выбор посадок и допусков критически важен для обеспечения надежной работы подшипника и всей системы. Если допустить ошибку, в будущем возможны перегревы, износ, поломка подшипника. Информация о допусках содержится в отраслевых стандартах, технических документах и каталогах производителей.

Заключение

Подобрать подшипник по размеру и параметрам вы можете самостоятельно - для этого достаточно снять замеры. Если есть вопросы, сомнения, стоит обратиться к специалистам. Обратите внимание: некоторые изделия являются взаимозаменяемыми, а значит, вы можете присматривать альтернативные варианты при необходимости.
