Как работают зажимные втулки

Содержание
  1. Конструкция
  2. Принцип действия
  3. Технические преимущества
  4. Классификация
  5. Особенности эксплуатации

Зажимные втулки относятся к механическим элементам, обеспечивающим передачу крутящего момента между валом и насаженным на него элементом без использования шпоночных или шлицевых соединений. Их применение охватывает приводные системы, редукторы, конвейерное оборудование, станочные узлы. Основная задача – создание прочного и центрированного соединения без осевых люфтов.

Конструкция

Конструктивно втулка состоит из двух или более металлических элементов: наружного и внутреннего кольца. Между ними предусмотрен клиновой или конический зазор. При затяжке крепежных винтов кольца смещаются относительно друг друга, создавая радиальное давление на вал и посадочную поверхность. В результате возникает сила трения, достаточная для передачи требуемого крутящего момента.

Втулка

Основные элементы конструкции:

  1. Внутреннее кольцо. Контактирует с поверхностью вала, обеспечивает центрирование и передачу усилия.

  2. Наружное кольцо. Передает нагрузку на корпусную деталь или шкив.

  3. Крепежные винты. Создают осевое усилие, преобразующееся в радиальное давление.

  4. Конусные поверхности. Обеспечивают самофиксацию и равномерное распределение нагрузки.

В ряде конструкций втулки содержат разрезы для компенсации деформаций, а также защитные покрытия, повышающие коррозионную стойкость. Материалы – легированные или углеродистые стали с термообработкой, обеспечивающей стабильность геометрии при многократных установках.

Принцип действия

Работа зажимной втулки основана на создании контролируемого трения между контактными поверхностями. После установки втулки в посадочное отверстие шкива или муфты и насадки на вал производится затяжка винтов. Конусные поверхности втулок перемещаются навстречу друг другу, вызывая их упругое расширение наружу и сжатие внутрь.

Сила, создаваемая за счет этого смещения, передается через трение, исключая проворачивание вала относительно насаженной детали. В отличие от шпоночных соединений, зажимная втулка распределяет усилие по всей площади контакта, что снижает риск концентрирования напряжений. Это благоприятно влияет на ресурс узла.

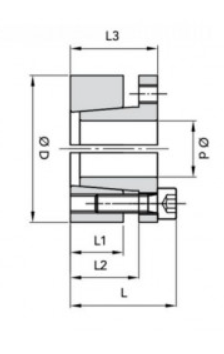

Конструкция втулки

Ключевой параметр в расчетах – момент затяжки винтов. От него зависит величина контактного давления. При превышении расчетных значений возможно пластическое смятие поверхности вала, при недостаточной затяжке – проскальзывание.

Технические преимущества

Зажимные втулки применяются в приводных системах различной мощности из-за сочетания простоты конструкции и эксплуатационной надежности. Основные преимущества данного типа соединений:

  1. Отсутствие люфтов. Трение по всей длине контакта исключает зазоры и вибрации.

  2. Самоцентрирование. Конусная форма обеспечивает точное позиционирование вращающихся деталей.

  3. Равномерное распределение нагрузки. Контактная зона втулки минимизирует риск деформации посадочных мест.

  4. Упрощенный монтаж. Установка не требует фрезеровки шпоночных пазов или точного совмещения элементов.

  5. Многоразовое использование. При соблюдении моментов затяжки втулки выдерживают многократный демонтаж без ухудшения характеристик.

  6. Высокая передаваемая нагрузка. Сила трения, создаваемая при затяжке, обеспечивает передачу значительных крутящих моментов.

  7. Защита от коррозии. Поверхностная обработка предотвращает заедание и облегчает демонтаж после длительной эксплуатации.

Эти факторы делают втулки универсальным решением для соединений, где требуется точность, герметичность, а также возможность быстрой разборки.

Классификация

Различают несколько типов втулок в зависимости от условий работы:

  1. Клиновые. Применяются в узлах с высокими нагрузками, обеспечивают надежное соединение за счет увеличенного угла трения.

  2. Конусные. Наиболее распространенный вариант, характеризуется простотой монтажа и высокой точностью центрирования.

  3. Разрезные. Используются при необходимости компенсации радиальных допусков, эффективны для валов с отклонениями от номинального диаметра.

  4. Самоцентрирующиеся. Применяются в высокооборотных механизмах, где требуется балансировка вращающихся масс.

  5. Комбинированные. Объединяют свойства клиновых и конусных конструкций, применяются в тяжелых приводах и редукторах.

Каждый тип имеет оптимальную область применения, зависящую от требуемого момента, условий эксплуатации, габаритных ограничений.

Особенности эксплуатации

Для надежной работы зажимных втулок требуется соблюдение технологических условий монтажа:

  • поверхности вала и посадочного отверстия должны быть очищены от загрязнений и смазочных материалов;

  • установка производится с контролем момента затяжки винтов, согласно техническому паспорту;

  • после первых часов работы соединение подлежит проверке и при необходимости корректировке усилия;

  • при демонтаже винты ослабляются равномерно, чтобы исключить перекос втулки.

Регулярное техническое обслуживание заключается в проверке состояния крепежа и чистоты сопрягаемых поверхностей.
