Какие инструменты нужны для работы с подшипниками

Содержание
  1. Инструменты для установки
  2. Инструменты для демонтажа
  3. Обслуживание
  4. Преимущества применения профессиональных комплектов

Сложные конструкции, в том числе промышленного типа, обязательно имеют вращающиеся узлы, которые работают при помощи подшипников. Данные элементы требуют соблюдения правил монтажа, демонтажа и обслуживания, для чего применяются специальные инструменты. Это позволяет не допустить образования дефектов, влияющих на работоспособность оборудования. Далее они рассмотрены подробнее.

Инструменты для установки

Корректная установка исключает перекосы, приводящие к механическим повреждениям. Основные инструменты:

  1. Монтажные наборы. Включают адаптеры различного диаметра. Они обеспечивают равномерное распределение усилия при посадке подшипника на вал или в корпус.

  2. Прессовые комплекты. Используются для установки подшипников в корпус при помощи механического или гидравлического воздействия. Они гарантируют необходимое осевое усилие, чем предотвращают перекос.

  3. Индукционные нагреватели. Применяются для термического монтажа. Подшипник равномерно прогревается до температуры, обеспечивающей посадку с натягом без механического воздействия.

  4. Монтажные молотки с нейлоновыми или латунными бойками. Используются при установке малых подшипников, где требуется контрольное усилие. Твердые бойки исключены, так как могут повредить посадочную поверхность.

  5. Калибровочные оправки. Обеспечивают центрирование подшипника при установке, а также контролируют соосность отверстий.

Применение перечисленных инструментов минимизирует риски деформации колец, что позволит не беспокоиться за нарушение геометрии посадочных мест.

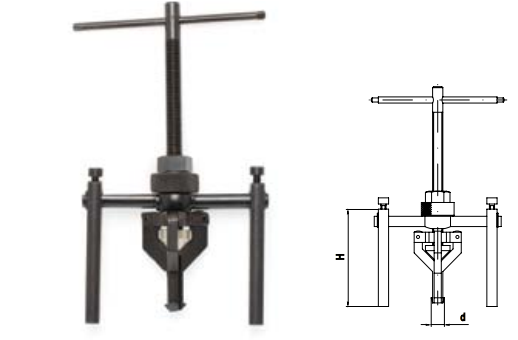

Съемник

Инструменты для демонтажа

Снятие подшипников требует аккуратности. При неправильных действиях повреждаются посадочные поверхности, а также соседние элементы узла. Для предотвращения подобных дефектов используют специальные инструменты:

  1. Механические съемники. Оснащены лапами и винтовым механизмом, создающим контролируемое усилие. Подходят для малых и средних подшипников, установленных на валах.

  2. Гидравлические съемники. Формируют значительное усилие без ударных нагрузок. Применяются при демонтаже крупных подшипников или втулок с плотной посадкой.

  3. Разрезные кольца и упорные захваты. Используются совместно с прессами или съемниками, обеспечивая равномерное распределение нагрузки на внутреннее кольцо.

  4. Термопластины и нагревательные кольца. Позволяют ослабить натяг между подшипником и валом за счет локального нагрева.

  5. Комплекты для внутреннего демонтажа. Содержат цанги и распорные втулки, предназначенные для снятия подшипников из глухих отверстий.

Применение таких инструментов позволяет сохранить целостность вала, исключая повреждение прецизионных поверхностей.

Обслуживание

После установки подшипник проходит проверку на соосность, плавность вращения и отсутствие зазоров. Для диагностики состояния узлов применяют следующие приспособления:

  1. Индикаторы биения. Используются для проверки осевого и радиального смещения после монтажа.

  2. Динамометрические ключи. Позволяют точно задавать момент затяжки крепежных элементов при установке корпуса.

  3. Стетоскоп. Применяются для контроля состояния подшипника без разборки узла.

  4. Смазочные станции. Обеспечивают подачу смазки под давлением в труднодоступные зоны.

  5. Ультразвуковые детекторы. Фиксируют начало микроповреждений и дефектов качения.

Контрольные процедуры выполняются после монтажа, а также в процессе технического обслуживания. Это позволяет предотвратить преждевременный износ узлов.

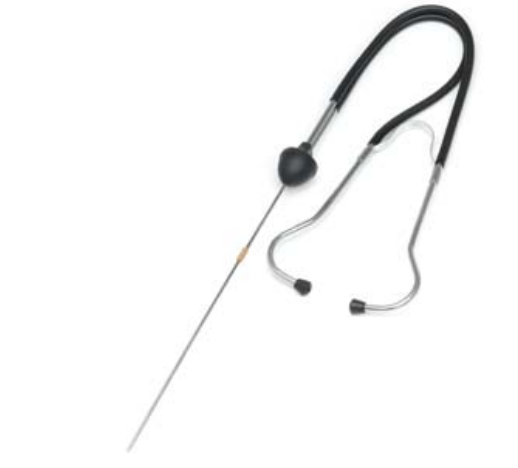

Стетоскоп

Преимущества применения профессиональных комплектов

Профессиональные инструменты разрабатываются для промышленного и сервисного использования. Они обеспечивают безопасность обслуживания важных элементов. Их преимущества:

  1. Комплексность. Каждый набор включает полный комплект втулок, оправок, адаптеров для типовых размеров подшипников.

  2. Высокая точность изготовления. Геометрия деталей выдержана с минимальными допусками, что исключает повреждение посадочных поверхностей.

  3. Универсальность. Оснастка совместима с различными типами подшипников: шариковыми, роликовыми, коническими.

  4. Устойчивость к нагрузкам. Материалы выдерживают значительные механические и термические воздействия, сохраняя форму.

  5. Простота обслуживания. Инструменты не требуют специальной подготовки, поэтому легко адаптируются под конкретные узлы.

Использование таких комплектов повышает точность сборки, сокращает время технического обслуживания, а также снижает вероятность дефектов, возникающих из-за неправильного монтажа. Аналоги, применяемые для решения бытовых задач, не имеют таких преимуществ, поэтому в профессиональной среде не используются.
