Комбинированные подшипники: надежное решение для комплексных нагрузок

Содержание
  1. Что такое комбинированный подшипник?
  2. Где применяются комбинированные подшипники?
  3. Преимущества комбинированных подшипников
  4. Технические особенности конструкции
  5. Особенности монтажа и эксплуатации
  6. Двухрядные и однорядные исполнения
  7. Когда комбинированный подшипник — лучшее решение?

Подшипники — ключевые элементы любого механизма, где есть движение, вращение и нагрузка. В ряде случаев задача усложняется: требуется одновременно выдерживать и радиальные, и осевые усилия. Стандартные одиночные подшипники с этим не справляются, и тогда на сцену выходят комбинированные подшипники — компактные узлы, совмещающие в себе функции сразу двух типов подшипников.

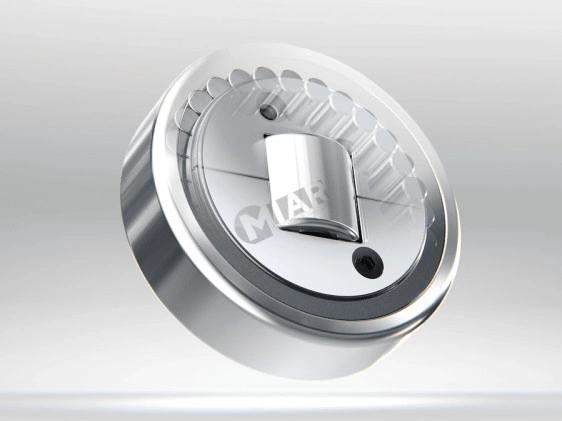

unnamed (8).png

Что такое комбинированный подшипник?

Комбинированный подшипник — это механическое изделие, которое одновременно воспринимает радиальную (напряжение, действующее перпендикулярно оси вала) и осевую (вдоль оси) нагрузки. Чаще всего такие подшипники состоят из:

  • роликового или игольчатого элемента, отвечающего за радиальную нагрузку;

  • упорного элемента (шарикового или роликового) для осевой нагрузки.

Благодаря совмещенной конструкции отпадает необходимость использовать два подшипника в разных плоскостях. Это особенно важно в ограниченном монтажном пространстве и в узлах, где важно сократить габариты.

Где применяются комбинированные подшипники?

Такие подшипники активно используются в:

  • конвейерных системах и рольгангах;

  • строительной технике;

  • складской логистике и автоматике;

  • подъемниках и направляющих тележках;

  • сельхозмашинах и транспорте;

  • металлообрабатывающих станках.

Типичный пример: вертикальные направляющие в штабелерах и подъемных колоннах, где подшипник воспринимает вес платформы (радиальная нагрузка) и силы от бокового давления (осевая нагрузка).

Преимущества комбинированных подшипников

  • компактность: один подшипник вместо двух;

  • упрощенная установка: отсутствует необходимость в согласовании посадочных мест для разных подшипников;

  • устойчивость к комбинированным нагрузкам: надежная работа в сложных механических условиях;

  • надежность: меньше точек отказа и меньше проблем с соосностью.

Технические особенности конструкции

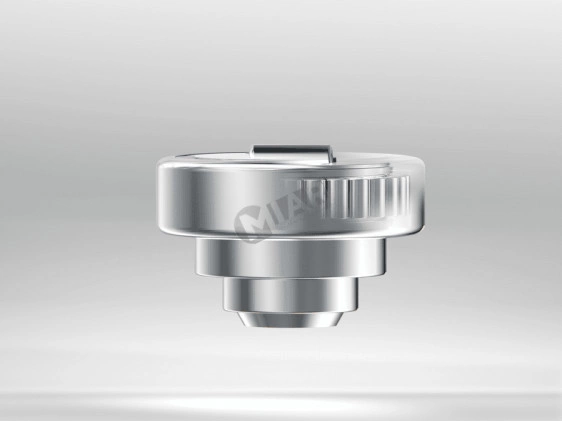

unnamed (9).png

Комбинированные подшипники часто оснащаются:

  • двухрядными сепараторами — равномерное распределение нагрузки;

  • уплотнениями — защита от пыли и влаги;

  • отверстием под смазку — возможность интеграции в централизованную систему обслуживания;

  • прецизионной наружной обточкой — для плотного сопряжения с направляющей.

Такой подшипник устанавливается на вал и движется по направляющей, одновременно выдерживая давление от груза и боковые силы от крена или вибрации.

Особенности монтажа и эксплуатации

Монтаж комбинированного подшипника требует точного соблюдения допусков:

  • радиальный зазор: не более 0,02 мм;

  • перекос вала или направляющей недопустим;

  • торцы должны быть закаленными, если принимают осевое давление (твердость не менее HRC 58);

  • при периодической смазке ресурс увеличивается до 20 000+ моточасов.

Важно: подшипник должен устанавливаться строго в заданной ориентации. Осевая часть всегда обращается в сторону действия осевой нагрузки. Нарушение этого правила — частая причина преждевременного износа.

Двухрядные и однорядные исполнения

В зависимости от уровня нагрузки применяются:

  • однорядные комбинированные подшипники — компактны, подходят для легких конструкций и ограниченного пространства;

  • двухрядные — обеспечивают большую грузоподъемность, часто используются в тяжелой технике и вертикальных механизмах.

Например, модель RPB CB 4070 имеет два ряда роликов и способна выдерживать более 22 000 Н радиальной нагрузки и 14 000 Н осевой — при этом оставаясь в стандартных габаритах (Ø70×40 мм).

Когда комбинированный подшипник — лучшее решение?

Комбинированные подшипники незаменимы, когда:

  • нагрузка действует сразу в двух плоскостях;

  • необходимо сократить габариты узла;

  • важно снизить вибрации и обеспечить точное ведение;

  • требуется быстрая сборка или замена без сложной юстировки.

Они экономят пространство, уменьшают число компонентов и повышают надежность оборудования. Это делает их предпочтительным выбором для конструкторов и инженеров, особенно в современной логистике, сельхозмашиностроении и автоматизированных системах перемещения.

Комбинированные подшипники — это технологичное и рациональное решение для сложных механических задач. Они надежны, компактны, устойчивы к комбинированным нагрузкам и просты в обслуживании. Такие изделия могут заменить два традиционных подшипника и обеспечить многотысячный ресурс при минимуме обслуживания.

При проектировании узлов, где важна устойчивость и экономия пространства, комбинированный подшипник — выбор, который окупается в долгосрочной перспективе.
