Линейные подшипники и направляющие: принцип работы и применение

Содержание
  1. Когда движение прямое, а не круговое
  2. Шариковые втулки: простота и скорость
  3. Роликовые направляющие: точность и жесткость
  4. Где применяются профильные направляющие
  5. Материалы и защита от загрязнений
  6. Выбор между втулкой и профильной направляющей

Когда движение прямое, а не круговое

Обычные подшипники заставляют вал крутиться. Но что делать, если нужно не вращение, а прямолинейное движение – как у каретки принтера или суппорта станка? Здесь на помощь приходят линейные подшипники, преобразующие задачу трения скольжения в трение качения вдоль прямой траектории.

Принцип похож на знакомый каждому office-чат: положите карандаш под книгу, и она поедет легче, чем по столу. Линейные подшипники делают то же самое – между движущейся деталью и направляющей находятся шарики или ролики, превращающие скольжение в качение.

Шариковые втулки: простота и скорость

Линейная шариковая втулка – это цилиндрическая гильза с замкнутыми дорожками качения внутри, по которым циркулируют шарики. Втулка надевается на полированный вал и скользит вдоль него на тонком слое смазки между шариками и поверхностью.

Принцип циркуляции – ключевая особенность таких подшипников. Шарики не просто катятся, а движутся по замкнутому контуру: рабочий участок – нагруженная зона, где шарик контактирует с валом, и обратный канал внутри втулки, где шарик возвращается к началу пути без нагрузки. Это позволяет втулке двигаться неограниченно долго в одном направлении.

Применение: недорогие 3D-принтеры используют именно такие втулки на гладких стальных стержнях – простое решение для перемещения печатающей головки и стола. Также встречаются в пневмоцилиндрах, простых конвейерных системах, бытовой технике.

Ограничения: требуют идеально гладкого и твердого вала, чувствительны к перекосам и боковым нагрузкам, не подходят для высокой точности позиционирования.

Роликовые направляющие: точность и жесткость

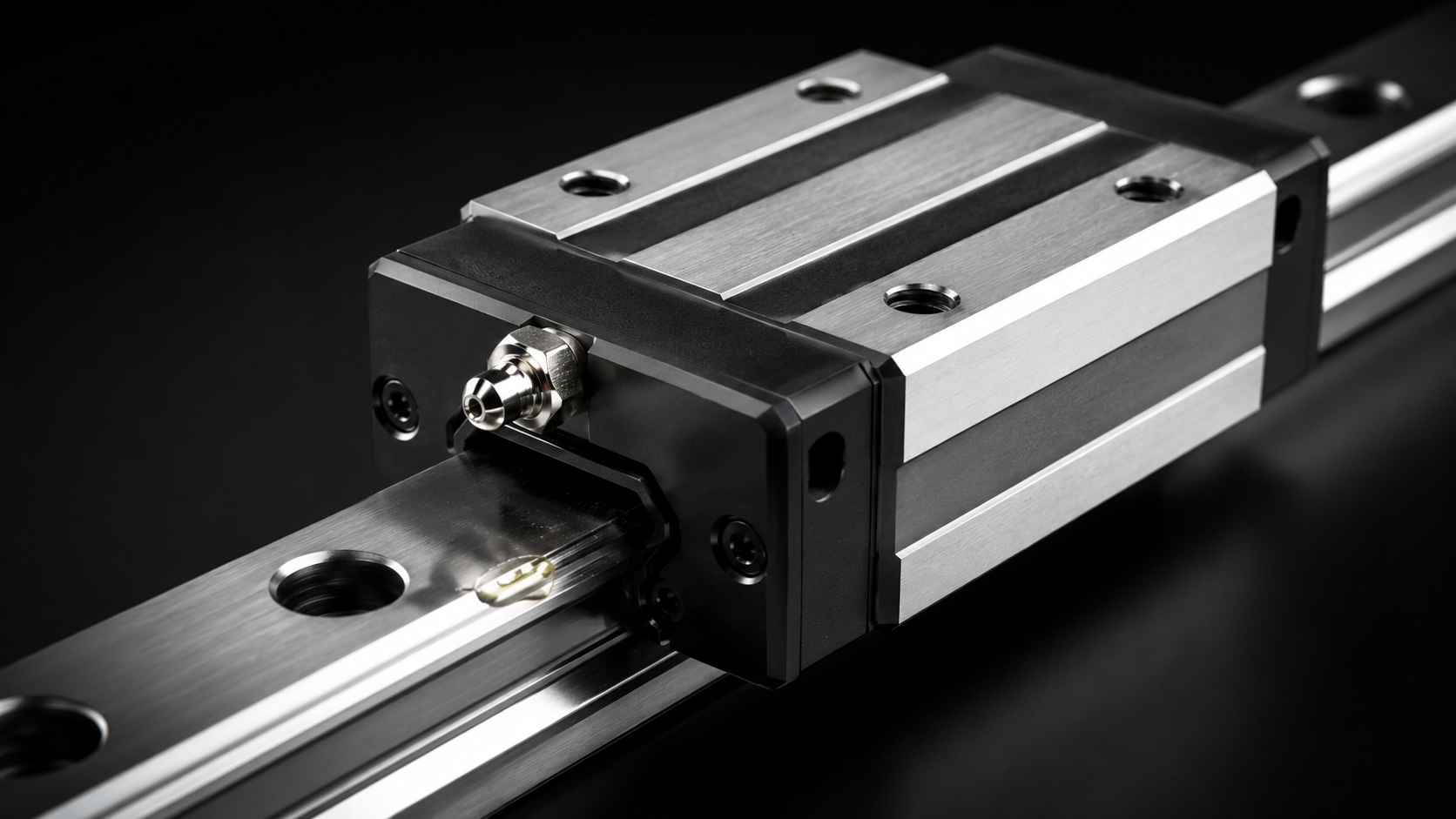

Профильные роликовые направляющие – более совершенное решение для серьезных задач. Здесь движущийся блок (каретка) скользит по специальному профилированному рельсу, а контакт обеспечивают ролики или шарики, расположенные под углом для восприятия нагрузок сразу в нескольких направлениях.

Главное отличие от втулок – способность воспринимать не только вес каретки, но и боковые усилия, моменты опрокидывания, нагрузки сверху и снизу одновременно. Это критично для станков, где инструмент при резании создает силы во всех направлениях.

Жесткость системы определяется предварительным натягом между роликами и профилем рельса. Чем выше натяг, тем меньше люфт и выше точность, но больше трение и износ. Производители предлагают несколько классов натяга – от легкого для быстрых перемещений до жесткого для точной обработки.

Где применяются профильные направляющие

Станки с ЧПУ – фрезерные и токарные центры используют роликовые направляющие для перемещения суппортов и столов с точностью до микрона. Высокая жесткость гарантирует, что инструмент не отклонится при силовой резке металла.

Координатно-измерительные машины – здесь важна не нагрузка, а повторяемость позиционирования. Минимальное трение и отсутствие люфта позволяют измерять детали с точностью до тысячных доль миллиметра.

Промышленные 3D-принтеры и лазерные граверы – профессиональное оборудование переходит с простых втулок на профильные направляющие для повышения скорости и точности печати сложных деталей.

Упаковочное и полиграфическое оборудование – быстрые циклы перемещения требуют направляющих с низким трением и высокой долговечностью при миллионах циклов движения.

Материалы и защита от загрязнений

Рельсы и каретки изготавливают из закаленной стали с твердостью 58-62 HRC для длительного ресурса. Критичный элемент – уплотнения и скребки, защищающие рабочие поверхности от пыли, стружки и охлаждающей жидкости в условиях цеха. Без качественной защиты даже самая точная направляющая быстро потеряет точность из-за абразивного износа.

Выбор между втулкой и профильной направляющей

Простые задачи, легкие нагрузки: шариковые втулки на круглом валу – дешевое и достаточное решение.

Высокая точность, серьезные нагрузки: профильные роликовые направляющие – инвестиция, окупающаяся стабильностью и долговечностью оборудования.

Правильный выбор линейной системы движения определяет не только точность готового изделия, но и общий срок службы оборудования – от бытового принтера до промышленного обрабатывающего центра.
