Обгонная муфта: особенности использования

Содержание
  1. Подробнее
  2. Виды конструкций
  3. Основные требования к муфтам
  4. Особенности производства
  5. Обслуживание

Обгонная муфта – элемент конструкции, обеспечивающий передачу крутящего момента в одном направлении, а также автоматическое разъединение при обратном движении. Она защищает оборудование от перегрузок, исключает заклинивание. Этот узел применяют в системах, где требуется надежное разъединение валов при изменении скорости или направления вращения.

Подробнее

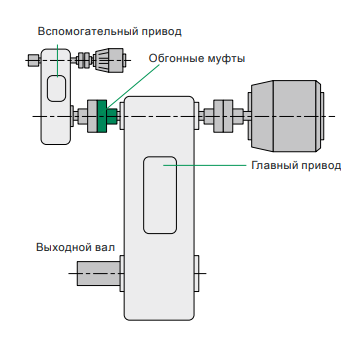

Муфты данного типа повышают устойчивость привода, а также продлевают срок службы редуктора, ведь предотвращают обратную передачу момента при остановке двигателя. Принцип действия основан на контролируемом сцеплении деталей, которое происходит без внешнего вмешательства, под воздействием скорости и направления вращения валов.

Основное условие функционирования – разница угловых скоростей ведущего и ведомого валов. При вращении ведущего вала с большей скоростью элементы муфты соединяются, передавая момент.

Когда скорость снижается или направление изменяется, детали размыкаются, переходя в режим свободного вращения. Такое решение устраняет ударные нагрузки, что делает систему гибкой при переменных режимах.


Рабочие поверхности муфты испытывают циклические нагрузки, поэтому эффективность работы определяют точность обработки и качество смазки. Даже малейший перекос снижает контактную площадь, что вызывает вибрации.

Виды конструкций

Каждый тип муфты решает конкретную инженерную задачу. Подробнее об основных:

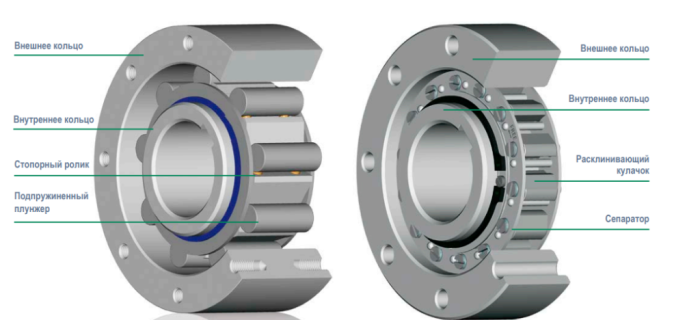

  1. Роликовые. В них ролики перемещаются в пазах между кольцами. При вращении в рабочем направлении они заклиниваются, создавая прочное соединение. При обратном движении – свободно перекатываются. Этот вариант отличается простотой, компактностью, а также высокой скоростью срабатывания.

  2. Кулачковые. Основаны на взаимодействии профилированных элементов, входящих в зацепление. Они применяются в приводах с большими моментами и низкими скоростями, где важна механическая прочность. Недостаток – чувствительность к загрязнениям, также существует необходимость регулярной смазки.

  3. Фрикционные. Работают за счет силы трения между дисками или кольцами. Передача момента происходит плавно, без ударов. Их используют в транспортных установках, вентиляторах, насосных агрегатах, где требуется мягкий пуск.

Каждый из представленных вариантов имеет свои особенности, которые важно учитывать перед покупкой и установкой.

Основные требования к муфтам

Первое, что обязательно требуется от муфты, – плавность включения. Она зависит от следующих факторов:

  • форма дорожек качения;

  • точность подгонки деталей.

Если профиль рассчитан правильно, ролики входят в контакт постепенно, обеспечивая мягкое заклинивание. При неточной обработке возникает ударное включение, увеличивается шум, ускоряется износ.


Второе требование к муфтам – долговечность. Если приспособление слишком быстро потеряет первоначальные характеристики, то оборудование придется выводить из эксплуатации. Что влияет на это:

  • качество закалки поверхностей, предотвращающее микродеформации при нагрузке;

  • равномерность распределения усилий по рабочим зонам;

  • корректная центровка при установке;

  • использование высококачественной смазки с противоизносными добавками.

Правильная настройка этих факторов позволяет продлить срок службы узла в несколько раз.

Особенности производства

Детали обгонных муфт изготавливают из легированных и углеродистых сталей, прошедших закалку, а также прецизионную шлифовку. Для наружных колец применяют материалы с повышенной твердостью, внутренние детали изготавливают из сплавов с увеличенной вязкостью, чтобы компенсировать ударные нагрузки.

Современные конструкции включают:

  1. Порошковые сплавы. Обеспечивают равномерную структуру и снижают массу изделия.

  2. Термостойкие элементы. Они уменьшают трение и риск заедания.

  3. Антикоррозионные покрытия. Продлевают срок службы при работе во влажных и пыльных условиях.

Для повышения ресурса используются комбинированные решения – полированные дорожки качения, регулируемые сепараторы, уплотнения, сохраняющие смазку при высоких температурах. Внутренние поверхности обрабатывают с точностью до микронов, что обеспечивает стабильность при частых циклах работы.

Обслуживание

Эффективность муфты зависит от состояния смазки. Масляная пленка снижает трение, защищает от задиров и перегревов. В узлах, работающих при высоких скоростях, применяют специальные пластичные составы с добавками молибдена, графита, дисульфида вольфрама. Они сохраняют вязкость при нагреве, препятствуют окислению.

Основные рекомендации по обслуживанию:

  • контролировать состояние смазки и при необходимости обновлять состав;

  • избегать перекосов при монтаже;

  • проверять наличие люфта и равномерность вращения;

  • очищать корпус от загрязнений.

Регулярное техническое обслуживание снижает риск отказов, особенно в приводах, работающих под переменной нагрузкой.
