Опорные ролики с цапфой: конструкция, характеристики и советы по выбору

Содержание
  1. Конструкция и принцип работы
  2. Ключевые характеристики и параметры
  3. Преимущества применения опорных роликов с цапфой
  4. Применение в промышленности
  5. Рекомендации по выбору и обслуживанию

Опорные ролики с цапфой — это специализированные элементы механических систем, предназначенные для восприятия радиальных и осевых нагрузок, а также обеспечения направленного движения в условиях высокой интенсивности эксплуатации. Их активно применяют в машиностроении, станкостроении, металлургии, транспортерных системах, а также в автоматизированных производственных линиях. В статье рассмотрим конструктивные особенности таких роликов, их преимущества и технические параметры, а также дадим рекомендации по выбору подходящей модели под конкретные условия эксплуатации.

Конструкция и принцип работы

unnamed (3).jpg

Опорный ролик с цапфой представляет собой модифицированный подшипниковый узел. Основное отличие от стандартных опорных роликов — наличие цапфы, которая служит интегрированной осью крепления. Такая конструкция обеспечивает компактность, повышенную жесткость и упрощённую установку.

Основные элементы конструкции:

  • Корпус ролика. Изготавливается из закаленной стали, устойчив к износу и деформациям.

  • Цапфа. Это выступ с резьбовым или шпоночным соединением, который позволяет монтировать ролик непосредственно на каркас или опорную плиту.

  • Контактная поверхность. Может быть цилиндрической или сферической — в зависимости от условий контакта с рабочей поверхностью.

  • Смазочная система. Обычно включает маслёнку или отверстие для централизованной смазки, что позволяет обслуживать ролик без демонтажа.

Принцип работы заключается в вращении ролика относительно цапфы, воспринимая нагрузку и обеспечивая стабильную опору при линейном или круговом движении механизмов.

Ключевые характеристики и параметры

Выбор ролика с цапфой зависит от ряда факторов. Вот основные технические параметры, на которые стоит ориентироваться:

  • Диаметр ролика и ширина контактной поверхности. Определяют устойчивость к нагрузкам и распределение давления.

  • Материал и тип покрытия. Для работы в агрессивной среде применяются ролики с антикоррозионным покрытием (цинк, хром), а также с корпусом из нержавеющей стали.

  • Тип подшипника. Может быть использован игольчатый или шариковый подшипник. Игольчатые — для высокой радиальной нагрузки, шариковые — для универсального применения.

  • Наличие уплотнений. Герметичные ролики лучше защищены от пыли, влаги и абразивов, что критично для открытых производственных линий.

  • Тип крепления цапфы. Существует несколько вариантов: с наружной резьбой, с внутренней резьбой, под шпонку или с пазом под стопор.

Преимущества применения опорных роликов с цапфой

Для профессионалов очевидны преимущества таких изделий по сравнению с классическими опорами и направляющими:

  1. Компактность конструкции. Благодаря совмещению крепления и опорной оси в одном элементе, снижается общий габарит системы.

  2. Повышенная несущая способность. Конструкция выдерживает значительные радиальные и осевые нагрузки без деформаций.

  3. Надежность и долговечность. При правильной эксплуатации и своевременной смазке ресурс работы составляет десятки тысяч часов.

  4. Упрощенный монтаж. Ролики с цапфой легко устанавливаются и демонтируются без применения специализированного оборудования.

  5. Гибкость применения. Используются в тяжелых, вибронагруженных и запылённых условиях.

Применение в промышленности

Опорные ролики с цапфой находят применение в следующих отраслях:

  • Металлургия. Ролики используются в направляющих плитах, подающем и вытяжном оборудовании.

  • Автоматизированные конвейеры. Здесь важны износостойкость, устойчивость к вибрациям и простота обслуживания.

  • Станкостроение. Применяются в направляющих подвижных частей, суппортов и столов.

  • Пищевая и химическая промышленность. В нержавеющем исполнении ролики подходят для оборудования с повышенными гигиеническими требованиями.

  • Грузоподъемная техника. Используются в подъемных и передвижных механизмах, где требуется высокая надежность.

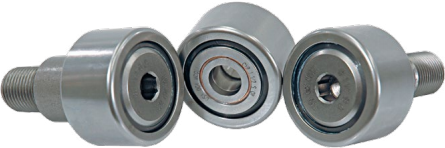

Рекомендации по выбору и обслуживанию

unnamed (5).png

При подборе опорного ролика с цапфой учитывайте следующие советы:

  • Точное соответствие нагрузке. Не стоит экономить, выбирая ролик “впритык” по нагрузке — заложите запас минимум 30%.

  • Рабочая среда. В условиях агрессивной среды используйте нержавеющие модели с герметичными уплотнениями.

  • Частота вращения. Для высокооборотистых механизмов важно учитывать допустимую частоту вращения подшипников.

  • Регулярное обслуживание. Периодическая смазка и проверка крепления увеличивает срок службы ролика в 1,5–2 раза.

Опорные ролики с цапфой — это надежные и эффективные элементы для промышленного оборудования, обеспечивающие стабильную работу механизмов в сложных условиях. Понимание их конструктивных особенностей и грамотный выбор с учётом эксплуатационных факторов позволяет не только повысить производительность, но и минимизировать простой оборудования. Для профессионалов, работающих в тяжелой промышленности, грамотная интеграция таких компонентов в систему — залог надежности и эффективности производственного процесса.
