Ошибки при установке муфт, которые могут стоить вам ремонта оборудования

Содержание
  1. Почему установка муфты — не просто “соединить два вала"
  2. ТОП-7 ошибок при установке муфт
  3. Чек-лист: правильная установка муфты

Муфта — ключевой элемент в приводной технике, от надежности которого напрямую зависит работа всей системы. И даже если вы выбрали качественную, сертифицированную муфту от известного производителя, одна ошибка при установке может привести к поломке оборудования, простою и дорогостоящему ремонту. В этой статье — самые распространенные ошибки, которые допускают даже опытные специалисты, и подробный чек-лист правильной установки.

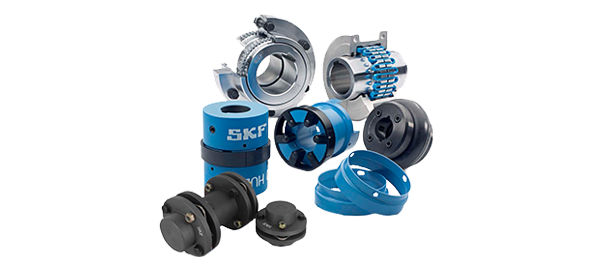

unnamed (4).png

Почему установка муфты — не просто “соединить два вала"

Муфта воспринимает значительные крутящие моменты, компенсирует осевые и радиальные смещения валов, амортизирует ударные нагрузки. Неправильная центровка, перекос или банальный недосмотр в момент затяжки болтов могут обернуться:

  • быстрым выходом муфты из строя,

  • повреждением валов, подшипников, редукторов,

  • вибрацией, перегревом, повышенным шумом,

  • аварийной остановкой оборудования.

Ошибки, которые чаще всего фиксируются на практике — несложные, но критичные. Рассмотрим их подробнее.

ТОП-7 ошибок при установке муфт

1. Игнорирование требования к соосности валов

Даже самые гибкие муфты не компенсируют чрезмерный перекос. Если валы не выровнены, происходит дополнительная нагрузка на подшипники и втулки. Вибрации и износ — вопрос времени.

Решение:
Проводите центровку строго по инструкции производителя. Используйте индикаторы часового типа, лазерные системы выравнивания или хотя бы шаблоны по месту. Допустимые отклонения:

  • радиальное смещение — не более 0,1 мм,

  • угловое — не более 0,25 мм на 100 мм диаметра.

2. Затяжка крепежа “на глаз"

Недостаточная или чрезмерная затяжка болтов муфты может привести к ее разбалтыванию или разрушению при пуске под нагрузкой.

Решение:
Используйте динамометрический ключ. Проверьте момент затяжки по таблице для конкретного типа муфты и материала болтов (обычно указывается в Н·м).

3. Неочищенные посадочные поверхности

Пыль, масло, ржавчина на валах или втулках — это микрозазоры, которые в процессе работы превращаются в очаги разрушения.

Решение:
Обезжиривайте валы, протирайте муфты чистой ветошью перед монтажом. Не допускается использование поврежденных шпонок или валов с задиром.

4. Отсутствие преднатяга или неправильная посадка


Некоторые типы муфт требуют осевого преднатяга или термопосадки. Игнорирование этих требований ведет к ослаблению соединения.

Решение:
Изучите технический паспорт конкретной модели муфты. Для конических и шлицевых соединений — обязательно соблюдайте указанные зазоры и моменты.

5. Ошибочный выбор типа муфты под рабочие условия

Иногда монтажник устанавливает муфту, не предназначенную для работы с переменными нагрузками, ударными импульсами или высокой температурой.

Решение:
Перед монтажом уточните тип муфты (кулачковая, зубчатая, дисковая и т.д.) и ее характеристики: номинальный крутящий момент, допустимая компенсация смещений, температурный диапазон. При сомнении — консультируйтесь с поставщиком.

6. Неправильная установка шпонки или шлицевого соединения

Выступающие шпонки, несоосные посадки или отсутствие смазки в шлицах — частая причина разрушения муфты и вала.

Решение:
Шпонка должна входить в паз с легким натягом, без перекоса. Используйте рекомендуемую смазку (если требуется). Следите за посадкой: осевые зазоры и боковые люфты исключаются.

7. Пренебрежение проверкой после первых 8–10 часов работы

После запуска оборудование немного “усаживается", что может изменить положение муфты.

Решение:
Проведите повторную проверку соосности, крепления и уровня вибрации после обкатки. Повторная центровка часто обязательна!

Чек-лист: правильная установка муфты

  1. Подбор муфты согласно нагрузкам, условиям эксплуатации, стандартам ГОСТ, DIN / ISO.

  2. Проверка размеров валов и отверстий под муфту.

  3. Очистка и обезжиривание контактных поверхностей.

  4. Центровка валов (радиальная и угловая).

  5. Затяжка болтов с контролем момента.

  6. Проверка и фиксация шпонок, шлицев.

  7. Проверка биения муфты (если указано в паспорте).

  8. Пуск с контролем вибрации и температуры.

  9. Повторная проверка через 8–10 часов работы.

Качественная муфта — это лишь часть успеха. Без правильного монтажа она может стать слабым звеном в системе. Монтажники, механики и сервисные инженеры должны строго придерживаться инструкций и стандартов установки. Это не только гарантирует надежность и безопасность, но и позволяет избежать многотысячных затрат на ремонт и простой оборудования.
