Подробная расшифровка подшипников SKF

Содержание
  1. Базовая система обозначений SKF
  2. Базовый тип
  3. Префиксы
  4. Суффиксы
  5. Радиальные шарикоподшипники
  6. Радиально-упорные шарикоподшипники
  7. Цилиндрические роликоподшипники
  8. Конические роликоподшипники
  9. Упорные подшипники
  10. Пример 1: W6206-2RS1/C3
  11. Пример 2: NJ2310 ECP/C4
  12. Инструменты для определения обозначений и размеров SKF
  13. Онлайн-каталоги SKF
  14. Мобильные приложения SKF
  15. Программное обеспечение SKF
  16. Заключение

Компания SKF – один из мировых лидеров в производстве подшипников, а также решений для повышения эффективности оборудования. Основанная в 1907 году в Швеции, она на протяжении более века разрабатывает инновационные технологии и поставляет продукцию высочайшего качества.

Подшипники SKF находят применение в самых различных отраслях – от машиностроения до аэрокосмической промышленности. Их надежность и долговечность обусловлены продуманной конструкцией и строгими стандартами качества.

Однако для правильного выбора и использования подшипников крайне важно понимать систему обозначений и размеров, которую применяет SKF. Четкое понимание маркировки позволяет быстро определить тип подшипника, его конструктивные особенности и основные технические параметры.

Важно знать: узел подшипников SKF – это готовое к установке решение, которое представляет собой комбинацию подшипников, корпусов и дополнительных компонентов, собранных для определенных условий эксплуатации. Такие узлы разработаны для упрощения монтажа, обеспечения оптимальной производительности и увеличения срока службы оборудования.

Эта статья поможет подробно разобраться в системе обозначений подшипников SKF, включая структуру их маркировки, основные элементы и значения.

Базовая система обозначений SKF

Система обозначений подшипников SKF строится на трех ключевых элементах:

  • Префикс – дополнительная информация о специальном исполнении или материалах подшипника.
  • Базовый тип – тип, серия и диаметр подшипника.
  • Суффикс – модификации конструкции, класс точности, смазка и другие параметры.

Таким образом, обозначение SKF выглядит следующим образом:

[Префикс] – [Базовый тип] – [Суффикс]

Базовый тип

Базовый тип включает три основных элемента.

Один из них – тип подшипника. Указывает на конструкцию подшипника и его назначение. Примеры обозначений:

  • 6 – однорядные радиальные шариковые подшипники.
  • 2 – сферические роликовые подшипники.
  • N – цилиндрические роликовые подшипники.
  • QJ – четырехточечные контактные шариковые подшипники.
  • T – конические роликовые подшипники.

Следующий элемент – серия подшипника. Определяет диаметральный ряд (толщина наружного кольца) и ширину подшипника. Обозначается двухзначным числом:

  • 00 – легкий ряд.
  • 02 – средний ряд.
  • 03 – усиленный ряд.

Например, в обозначении 6203:

  • 6 – радиальный шариковый подшипник.
  • 2 – средний ряд.
  • 03 – размер подшипника.

Диаметр отверстия указывается в конце базового типа. Для отверстий диаметром от 20 до 495 мм используются двухзначные числа, умноженные на 5. Например:

  • 04 – 20 мм (4 × 5 = 20).
  • 10 – 50 мм (10 × 5 = 50).
  • 25 – 125 мм (25 × 5 = 125).

Для отверстий менее 10 мм применяется прямая маркировка:

  • 00 – 10 мм.
  • 01 – 12 мм.

Пример. Обозначение 6204 расшифровывается как:

  • 6 – однорядный радиальный шариковый подшипник.
  • 2 – средний ряд.
  • 04 – диаметр отверстия 20 мм.

Префиксы

Префиксы в обозначении подшипников SKF указывают на специальные исполнения или материалы. Основные примеры включают:

  • W – подшипник из нержавеющей стали.
  • S – подшипник с керамическими элементами.
  • E – усиленная конструкция с увеличенной грузоподъемностью.
  • Z – подшипник с односторонним защитным уплотнением.
  • RS – резиновое уплотнение.

Пример. Обозначение W6204-2RS1:

  • W – изготовлен из нержавеющей стали.
  • 6204 – базовый тип.
  • 2RS1 – уплотнение с обеих сторон.

Суффиксы

Суффиксы обозначают дополнительные параметры и модификации подшипников.

Класс точности:

  • P6 – повышенная точность.
  • P5 – высокая точность.

Тип сепаратора:

  • TN9 – сепаратор из полиамида.
  • J – стальной штампованный сепаратор.

Тип смазки:

  • WT – смазка для низких температур.
  • MT – смазка для средних температур.

Температурный диапазон: C3 – увеличенный радиальный зазор для работы при высоких температурах.

Модификации конструкции:

  • -2Z – металлические защитные шайбы с обеих сторон.
  • -2RS – резиновые уплотнения с обеих сторон.

Пример. Обозначение 6204-2Z/C3:

  • 6204 – базовый тип подшипника.
  • 2Z – металлические защитные шайбы с обеих сторон.
  • C3 – увеличенный зазор для работы в условиях повышенной температуры.


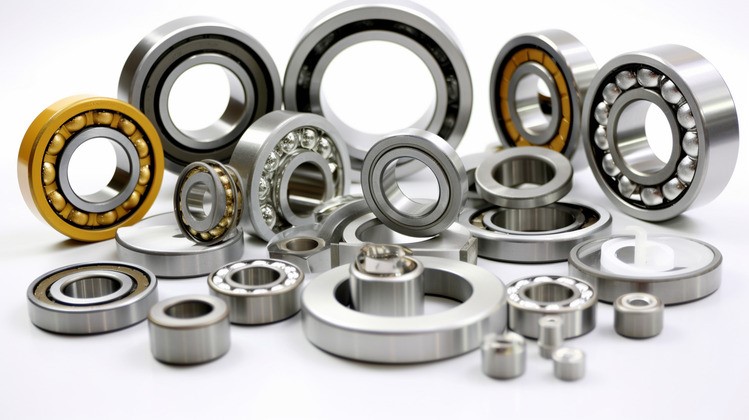

Расшифровка обозначений различных типов подшипников SKF

Рассмотрим радиальные, радиально-упорные, цилиндрические, конические, упорные, игольчатые подшипники. Расшифровка подшипников SKF представлена ниже.

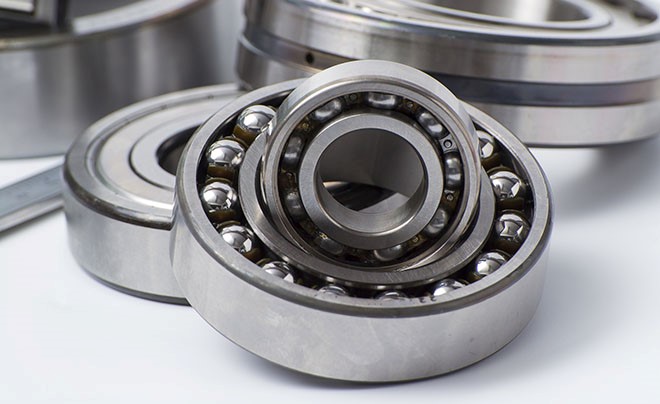

Радиальные шарикоподшипники

Радиальные шарикоподшипники являются одними из самых распространенных в линейке SKF. Их обозначения включают:

  • Серию – определяет размер и грузоподъемность подшипника.
  • Тип исполнения – однорядные, с уплотнениями и т.д.
  • Диаметр отверстия – указывается в миллиметрах, начиная с 20 мм (число умножается на 5).

Примеры расшифровки 6204-2RS1:

  • 6 – радиальный шарикоподшипник.
  • 2 – средняя серия.
  • 04 – диаметр отверстия 20 мм.
  • 2RS1 – резиновые уплотнения с обеих сторон.

Расшифровка 6306-2Z:

  • 6 – радиальный шарикоподшипник.
  • 3 – усиленная серия.
  • 06 – диаметр отверстия 30 мм.
  • 2Z – металлические шайбы с обеих сторон.

Радиально-упорные шарикоподшипники

Радиально-упорные подшипники предназначены для восприятия комбинированных нагрузок. Их обозначения включают:

  • QJ – четырехточечные контактные шарикоподшипники.
  • 72 и 73 – серии для радиально-упорных однорядных подшипников.

Пример расшифровки. 7210 BECBP:

  • 72 – радиально-упорный шарикоподшипник.
  • 10 – диаметр отверстия 50 мм (10 × 5).
  • B – угол контакта 40°.
  • E – увеличенная грузоподъемность.
  • CB – комбинированный радиальный зазор.
  • P – полиамидный сепаратор.

Цилиндрические роликоподшипники

Цилиндрические роликоподшипники характеризуются высокой грузоподъемностью и наличием различных конструктивных исполнений. В их обозначении указываются:

  • N – подшипники без бортов на внутреннем кольце.
  • NJ – подшипники с одним бортом на внутреннем кольце и двумя на наружном.
  • NU – подшипники с бортами на наружном кольце.

Примеры обозначений. NJ 2208 ECP:

  • NJ – цилиндрический роликоподшипник с одним бортом на внутреннем кольце.
  • 22 – серия среднего ряда.
  • 08 – диаметр отверстия 40 мм (08 × 5).
  • E – увеличенная грузоподъемность.
  • CP – полиамидный сепаратор.

Конические роликоподшипники

Конические роликоподшипники способны воспринимать как радиальные, так и осевые нагрузки. В обозначении часто встречаются:

  • T – конические роликоподшипники.
  • Обозначение размеров и угла контакта.

Пример расшифровки. 30206 J2/Q:

  • 30 – серия конического роликоподшипника.
  • 206 – внутренний диаметр 30 мм.
  • J2 – стальной сепаратор.
  • Q – оптимизированный для повышенной точности.

Упорные подшипники

Упорные делятся на подшипники шариковые SKF и роликовые, что указывается в обозначении:

  • 512 – упорный шариковый подшипник.
  • 293 – упорный сферический роликоподшипник.

Пример. 51206:

  • 512 – однорядный упорный шариковый подшипник.
  • 06 – внутренний диаметр 30 мм (6 × 5).


Игольчатые подшипники


Игольчатые подшипники SKF обозначаются литерой NA или NK, а также содержат информацию о внутреннем диаметре и исполнении.

Пример. NA 4904:

  • NA – игольчатый подшипник с внутренним кольцом.
  • 49 – серия подшипника.
  • 04 – внутренний диаметр 20 мм.



Размеры подшипников SKF
Размеры подшипников SKF включают:

Внутренний диаметр (d).
Наружный диаметр (D).
Ширину (B).
Стандартизированные размеры
SKF производит подшипники в соответствии с международными стандартами ISO и DIN, что позволяет их использовать в разных типах оборудования.

Важно знать: где найти информацию о размерах? Официальные каталоги SKF содержат полные спецификации размеров. Онлайн-ресурсы SKF – интерактивные таблицы и поиск по типам подшипников. Мобильные приложения SKF – для подбора подшипников по параметрам.

Пример таблицы размеров

Обозначение
Внутренний диаметр (d), мм
Наружный диаметр (D), мм
Ширина (B), мм
6204-2RS1
20
47
14
NJ 2208 ECP
40
80
23
51206
30
52
16


Дополнительные обозначения SKF

Маркировка смазок:

  • WT – низкотемпературная смазка.
  • MT – стандартная смазка для умеренных температур.

Маркировка подшипников SKF указывается на упаковке специальными кодами, которые включают дату изготовления и серийный номер.

Специальные обозначения для подшипниковых узлов:

  • SY – корпуса с подшипниками.
  • FY – фланцевые узлы.


Примеры расшифровки сложных обозначений SKF

В системе маркировки подшипников SKF каждый символ и комбинация символов несут определенное значение, указывая на конструктивные особенности, материал и рабочие параметры изделия. Рассмотрим на примерах, как правильно расшифровывать сложные обозначения.

Пример 1: W6206-2RS1/C3

Полная расшифровка:

  • W – нержавеющая сталь. Подшипник выполнен из коррозионностойкого материала, устойчивого к воздействию влаги и агрессивных сред.
  • 6206 – это обозначение радиального шарикоподшипника (6 – базовая серия подшипников SKF, указывающая на радиальные шарикоподшипники, 2 – серия, определяющая соотношение размеров по ширине и диаметру, 06 – диаметр отверстия 30 мм (число умножается на 5 для определения размера).
  • 2RS1 – уплотнение с обеих сторон из резины (обеспечивает надежную защиту от пыли и влаги, уплотнения RS1 контактного типа создают минимальное трение при движении).
  • C3 – увеличенный радиальный зазор (позволяет подшипнику работать при повышенных температурах или нагрузках, предотвращая заклинивание, часто применяется в высокоскоростных и мощных электродвигателях, насосах и редукторах).


Итоговая интерпретация: W6206-2RS1/C3 – это радиальный шарикоподшипник из нержавеющей стали с резиновыми уплотнениями с двух сторон и увеличенным радиальным зазором. Внутренний диаметр составляет 30 мм.

Пример применения:

Пищевая и химическая промышленность.
Оборудование с повышенной влажностью (насосы, компрессоры).

Пример 2: NJ2310 ECP/C4

Полная расшифровка:

  • NJ – цилиндрический роликоподшипник с бортами (один борт на внутреннем кольце и два борта на наружном кольце, эта конструкция позволяет подшипнику воспринимать радиальные нагрузки и ограниченные осевые нагрузки в одном направлении)
  • 2310 – серия и размеры подшипника (2 – указывает на усиленную серию (подшипник способен переносить большие нагрузки, 310 – внутренний диаметр 50 мм (диаметр определяется как 10 х 5).
  • ECP – обозначение полиамидного сепаратора (легкий и прочный материал снижает трение и вибрации, обеспечивает тихую и стабильную работу при средних и высоких оборотах).
  • C4 – радиальный зазор выше стандарта (радиальный зазор C4 больше, чем C3, подшипник предназначен для условий с высокой температурой и большими нагрузками, чаще всего используется в двигателях большой мощности, турбинах и промышленных редукторах).


Итоговая интерпретация: NJ2310 ECP/C4 – это цилиндрический роликоподшипник усиленной серии с полиамидным сепаратором и увеличенным радиальным зазором C4. Внутренний диаметр 50 мм.

Пример применения:

  • Промышленные редукторы и приводы.
  • Тяжелое оборудование и станки с высокими нагрузками.
  • Электрогенераторы и турбокомпрессоры.


Обобщение по примерам


Каждый элемент маркировки SKF имеет свою роль:

  • Префиксы (W, NJ) определяют материал или конструкцию.
  • Цифры (6206, 2310) дают информацию о типе, серии и размерах подшипника.
  • Суффиксы (2RS1, ECP, C3, C4) обозначают дополнительные характеристики, такие как уплотнения, тип сепаратора и зазор.

Благодаря такой системе обозначений пользователи могут точно подобрать подшипники под конкретные условия эксплуатации, будь то высокие температуры, влажная среда или экстремальные нагрузки.

Инструменты для определения обозначений и размеров SKF

Современные технологии позволяют значительно упростить процесс поиска и подбора подшипников SKF. Компания предлагает ряд инструментов для определения обозначений и размеров, доступных как онлайн, так и офлайн.

Онлайн-каталоги SKF

Официальные онлайн-каталоги SKF являются надежным источником информации, содержащим все актуальные данные о продукции. Они позволяют:

  • найти подшипник по обозначению или параметрам (внутренний диаметр, наружный диаметр, ширина);
  • ознакомиться с техническими характеристиками и стандартами ISO;
  • получить информацию о специальных исполнениях и дополнительных модификациях.

Преимущества:

  • Быстрый поиск и фильтрация данных.
  • Доступ в любое время и с любого устройства.
  • Наличие рекомендаций по эксплуатации и техническому обслуживанию подшипников.

Мобильные приложения SKF

SKF разработала специализированные мобильные приложения, которые позволяют легко определить размеры и обозначения подшипников прямо со смартфона или планшета.

Популярные приложения:

  1. SKF Bearing Calculator – программа для расчета и выбора подшипников по параметрам.
  2. SKF Shelf – доступ к технической документации и каталогам подшипников.
  3. SKF Bearing Assist – помощь в установке, подборе и обслуживании подшипников.

Функции приложений:

  • Ввод базовых характеристик подшипника для поиска нужного типа.
  • Определение размеров и обозначений по параметрам.
  • Интерактивные инструменты для расчета срока службы и допустимых нагрузок.

Преимущества:

  • Мгновенный доступ к информации.
  • Интуитивно понятный интерфейс.
  • Возможность работы в режиме офлайн.

Программное обеспечение SKF

SKF предлагает профессиональное программное обеспечение для инженеров и специалистов, занимающихся техническим обслуживанием оборудования.

Основные инструменты:

  1. SKF SimPro Quick и SKF SimPro Expert – программные решения для моделирования условий работы подшипников и расчета их производительности.
  2. SKF @ptitude Observer – мониторинг состояния подшипников и диагностика неполадок.
  3. SKF DialSet – программа для расчета оптимального интервала смазки для подшипников.

Функции программного обеспечения:

  • Моделирование эксплуатационных условий для оптимального подбора подшипников.
  • Вычисление нагрузок, крутящего момента и срока службы.
  • Автоматизированный подбор по обозначениям и размерам.

Преимущества:

  • Высокая точность расчетов.
  • Оптимизация производственных процессов.
  • Продление срока службы оборудования.

Заключение

Подшипники SKF заслуженно считаются одними из лучших на мировом рынке благодаря их высокому качеству и инновационным технологиям. Однако для максимальной эффективности важно правильно их подбирать, учитывая обозначение подшипников SKF и размеры.

Использование официальных инструментов, таких как онлайн-каталоги, мобильные приложения и программное обеспечение, значительно облегчает процесс выбора подшипников, позволяя избежать ошибок и обеспечить долгий срок службы оборудования.

Правильный подбор подшипников – залог надежной и эффективной работы механизмов в любой отрасли.

Подробная расшифровка подшипников SKF

Другие статьи

Подшипники для судостроения и морской техники

Море — одна из самых агрессивных сред для металла. Солёная вода, влажный воздух с солью и вибрация от двигателей быстро превращают обычный подшипник в расходник: ржавчина появляется на дорожках качения, а смазку вымывает при малейшей потере герметичности.

Подробнее
Посадки подшипников на вал и в корпус: расчет допусков

Кажется логичным: чем плотнее подшипник сидит на валу, тем надёжнее. На практике всё сложнее — слишком тугая посадка деформирует кольцо и уменьшает внутренний зазор, а слишком свободная позволяет кольцу проворачиваться и истирать посадочное место. Разница между хорошей и плохой посадкой измеряется тысячными долями миллиметра, но именно она определяет, проработает узел годы или выйдет из строя за месяц.

Подробнее
Радиальный и осевой зазор подшипников: как правильно выбрать

Кажется логичным, что чем плотнее шарики прилегают к дорожкам, тем лучше — меньше люфт, точнее вращение. На деле идеально нулевой зазор быстро выводит подшипник из строя. При нагреве металл расширяется, и кольца, вал, корпус увеличиваются в размерах по-разному. Зазор — это запас, компенсирующий такое расширение, чтобы шарики не оказались зажаты намертво.

Подробнее
Подшипники для авиации и космической техники

Представьте узел, который должен отработать без единого сбоя — потому что заменить его в полёте нельзя, а цена ошибки измеряется человеческими жизнями. Именно в таких условиях работают подшипники авиационных двигателей и космических аппаратов. Здесь нет права на «почти хорошо» — только полное соответствие расчётному ресурсу.

Подробнее
Подшипники для нефтегазовой отрасли: буровое и насосное оборудование

Буровая вышка в тайге, штанговый насос в степи, компрессорная станция на трассе газопровода — везде оборудование работает без остановки месяцами, а до ближайшего сервисного центра могут быть сотни километров. Подшипник здесь не просто деталь, а фактор, от которого зависит, встанет ли добыча из-за поломки или продолжит работать в плановом режиме.

Подробнее

Будем на связи

г. Рязань, Южный переулок, 8 ПН-ЧТ: 9-00 до 18-00; ПТ: 9-00 до 17-00
