Подробно о съемниках для подшипников

Содержание
  1. Механические
  2. Реверсивные
  3. Обратные
  4. Гидравлические
  5. Как выбрать

Демонтаж подшипников требует точной передачи усилия на дорожки без перекосов. Посадочные места формируют плотный контакт с валом или корпусом, поэтому инструмент должен распределять нагрузку по строго заданной траектории.

Ударный метод через выколотки создает риск повреждения тел качения, дорожек, валов. Правильная технология основана на применении безударного съемного оборудования, виды которого рассмотрены подробнее.

Съемник

Механические

Этот тип относится к базовым инструментам для обслуживания подшипниковых узлов с доступом к наружному кольцу. Что характерно для него:

  • захваты крепятся симметрично для исключения смещения подшипника в сторону при начале демонтажа;

  • центрирующий наконечник стабилизирует положение винта относительно оси вала, что минимизирует риск перекоса;

  • винтовой механизм создает строго контролируемое осевое давление без ударных нагрузок.

Такие съемники подходят для большинства узлов с открытым доступом к наружному кольцу. Их используют, когда требуется жесткая фиксация без сложной настройки.

Реверсивные

Этот инструмент поддерживает два режима фиксации: внешний охват или внутренний охват. Особенности данного вида:

  • поворот лапок на 180 градусов позволяет переключаться между режимами работы без смены оборудования;

  • конструкция оптимизирована для обслуживания узлов с разной геометрией;

  • регулируемая длина тяг создает возможность охвата подшипников, расположенных на разном удалении от торца вала;

  • механизм центрирования стабилизирует винт при работе в обратном режиме.

Реверсивные съемники применяют в многономенклатурном производстве, где требуется обслуживание узлов различного формата. Такая конструкция расширяет диапазон задач без необходимости в отдельном инструменте для каждого случая.

Обратные

Эти съемники оснащены разборными заплечиками, образующими сборный хомут. Такая компоновка обеспечивает работу в условиях ограниченного пространства, где стандартный захват не проходит. Длинна тяг регулируется удлинителями.

Обратный съемник

Виды:

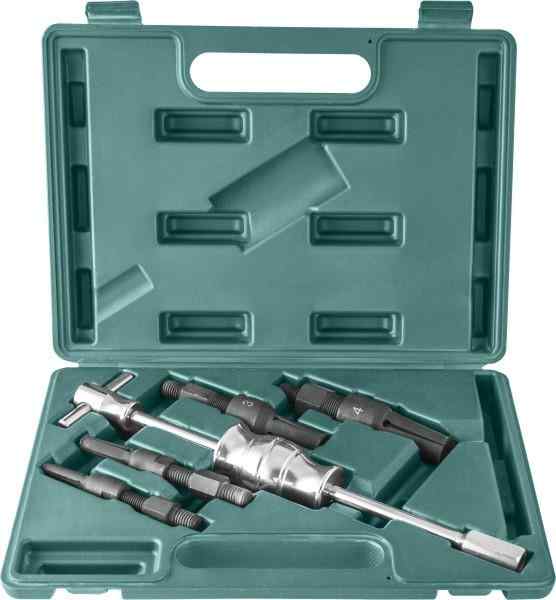

  1. Внутренние. Инструменты этой группы применяются при монтаже подшипника, расположенного в глухом корпусе, для чего применяется охват за внутреннюю обойму. Основной элемент – стальные цанговые лапки подпружиненного типа повышенной прочности. Демонтаж выполняется через скользящий молоток, что обеспечивает точное дозирование ударного импульса без перекосов.

  2. Для игольчатого подшипника. Принцип аналогичен конструкции внутренних съемников. Отличительная черта – уменьшенная толщина цанг и укороченная рабочая часть, что требуется для контакта с внутренней дорожкой. Демонтаж выполняют с опорой.

  3. Для глухого отверстия. Этот тип используют при обслуживании подшипника радиального типа открытого исполнения, если отсутствует доступ к наружной или внутренней дорожке. Губки вводятся между обоймами, после чего расклиниваются на наружную обойму. Изготовлены они из высокопрочной стали.

Подробное разделение позволяет подобрать инструмент под определенные сферы деятельности.

Гидравлические

Этот тип съемника использую, когда требуется значительное усилие демонтажа. Конструкция имеет ряд функциональных особенностей:

  • гидроцилиндр создает равномерное осевое давление без рывков;

  • насос подает рабочую жидкость под высоким давлением, усилие увеличивается пропорционально ходу штока;

  • гидроблок снижает нагрузку на резьбовые элементы, увеличивая их ресурс;

  • система подходит для ситуаций, когда подшипник должен остаться пригодным для повторной эксплуатации.

Гидравлические съемники используют в тяжелом машиностроении, где плотная посадка исключает применение обычного винта. Гидросистема обеспечивает стабильную подачу усилия при работе с крупными узлами.

Как выбрать

Рациональный подбор инструмента зависит от условий обслуживания узла. Что следует учитывать при покупке:

  1. Типа доступа к подшипнику. Если наружная дорожка доступна, то выбирают стандартный механический съемник. В тех случаях, когда требуется обслуживание широкого перечня серий подшипников в одном производстве, рационально применение реверсивного варианта. Если доступ ограничен, применяют внутреннюю модель, а также вариант для глухих отверстий или игольчатых подшипников.

  2. Величину захватов в выбранной серии. Размерность инструмента подбирают по диаметру подшипника. Важно исключить перекосы, поэтому захват должен соответствовать рабочей геометрии конкретной дорожки.

  3. Оценка усилия демонтажа. Если посадка подшипника выполнена с очень плотной посадкой либо требуется повторная эксплуатация узла без повреждений, то используют только гидравлический съемник.

  4. Учет расстояния до посадочного места. Если подшипник расположен глубоко на валу, применяют удлинители тяг, адаптированные под конкретную модель.

Выбор корректного инструмента определяет безопасность операции, а также снижает риск повреждений валов и обойм.
