Подшипниковые узлы: готовые решения для быстрого монтажа

Содержание
  1. Что такое подшипниковый узел
  2. Основные типы подшипниковых узлов
  3. Почему готовые узлы лучше самоделок
  4. Применение в промышленности
  5. Выбор и замена
  6. Заключение

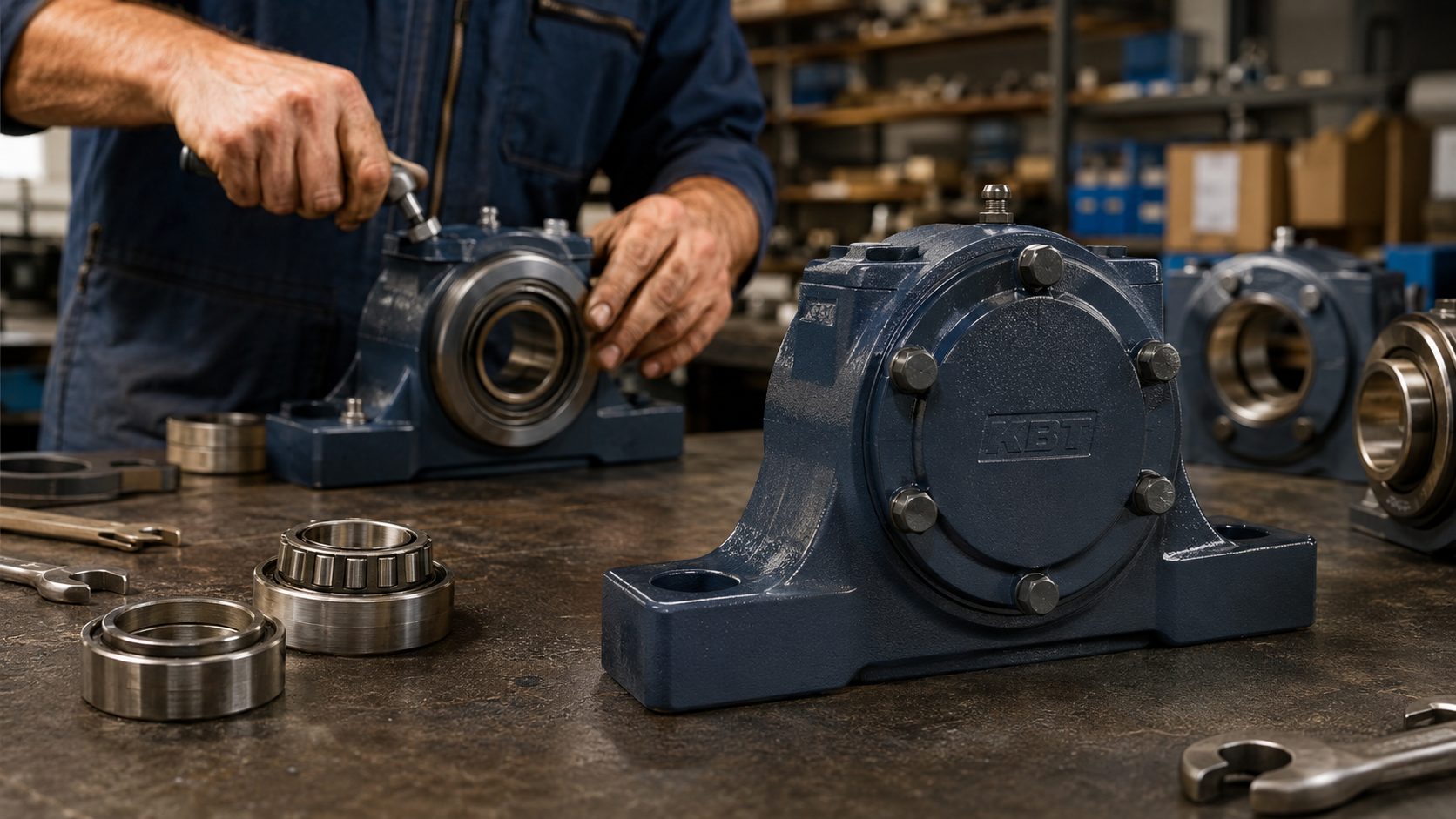

Что такое подшипниковый узел

Представьте вместо того, чтобы покупать отдельно подшипник, вал, корпус, уплотнения и собирать все вместе на стройплощадке, получить готовый узел, который просто привинчивается болтами к машине. Это подшипниковый узел – полностью укомплектованное решение, где все детали уже подобраны, отрегулированы и защищены от грязи.

Внутри корпуса находится подшипник, который может быть шариковым, роликовым или скольжения. Снаружи – прочный чугунный или стальной кожух с крепежными отверстиями. Сверху обычно сидит герметичная крышка, защищающая от влаги и пыли.

Основные типы подшипниковых узлов

Фланцевые – корпус имеет боковой фланец с 2-4 отверстиями для крепления к неподвижной конструкции. Вал проходит через центр и выступает с обоих сторон. Применяются в центре конвейера для опоры промежуточного ролика – самый распространенный тип.

Навесные (консольные) – узел крепится за один конец консольно, вал свешивается в стороны. Идеальны для опоры концов вала редуктора, входного вала компрессора. Массивный корпус компенсирует момент от вала.

Натяжные – подвижный корпус на специальных направляющих позволяет регулировать натяжение ремня или цепи. Используются в приводах с ремневой передачей – электродвигатель, натяжной узел, конечный вал.

Подъемные (подвесные) – для вертикальных валов. Корпус имеет проушину для подвески на тросе или стропе. Распространены в подъемных механизмах, роторных экскаваторах.

Почему готовые узлы лучше самоделок

Экономия времени: готовый узел установили, подсоединили – и готово. Самостоятельная сборка отнимает дни, требует специнструмента и опыта.

Правильная соосность: все отверстия в корпусе просверлены в одной базе, подшипник идеально центрирован. При кустарной сборке на месте часто нарушается соосность, что приводит к биению и вибрации.

Надежные уплотнения: крышка узла закрыта герметичным уплотнением с лабиринтом, отводящим воду в сторону. На конвейере при мойке узел защищен лучше, чем открытый подшипник.

Удобство обслуживания: все узлы в одном месте, одна точка смазки. Легко заметить протечку масла, легко заменить всю сборку, не разбирая машину.

Стандартизация: размеры отверстий для крепления соответствуют ГОСТ и ISO. Если узел вышел из строя, замену можно установить без переделки отверстий.

Применение в промышленности

Конвейеры – несущие ролики конвейерной ленты опираются на два фланцевых узла по краям. При транспортировке грузов 50+ тонн узлы должны вращаться легко, без вибрации. Стандартный диаметр вала 20-30 мм, ресурс 8000-12000 часов.

Сельхозтехника – комбайны, сеялки, разбрасыватели удобрений работают в условиях запыленности и перегрузок. Навесные узлы на концах вала редуктора позволяют быстро снять вал в полевых условиях без специального инструмента. После сезона узлы промывают, смазывают и убирают до следующего года.

Вентиляторы – промышленные вентиляторы часто стоят в жестких условиях: вибрирующие трубопроводы, неровные основания, вибрация других машин. Два консольных узла с широко расставленными крепежными отверстиями гасят вибрацию.

Приводные системы – во всех видах привода (ременной, цепной, прямой) используются подъемные натяжные узлы, позволяющие регулировать натяжение ремня или цепи без остановки машины. В старые времена это требовало разборки половины механизма.

Водоснабжение и канализация – насосные станции используют подшипниковые узлы на входном и выходном валах насоса. Герметичность критична, так как узел работает рядом с грязной водой.

Выбор и замена

При выборе узла нужно знать: диаметр вала, длину вала между опорами, величину нагрузки, скорость вращения, условия работы (сухо, влажно, пыльно). Производитель подбирает подшипник и мощность корпуса.

Замена узла требует только отворачивания болтов крепления и сдвига старого вала. Новый вал вставляется, узел привинчивается – работа занимает 30-60 минут против дней при самостоятельной сборке.

Заключение

Подшипниковые узлы – это одно из лучших достижений промышленной стандартизации. Они воплощают принцип "купи готовое, сэкономь время и деньги". Появление заводских узлов в 1950-х годах сократило время сборки машин в 5-10 раз и резко повысило надежность оборудования. Сегодня трудно представить современную промышленность без этих простых, надежных и удобных решений.
