Стационарные подшипниковые узлы: готовые к установке решения для производств

Содержание
  1. Что такое стационарный подшипниковый узел?
  2. Преимущества по сравнению с раздельными компонентами
  3. Когда выгоднее использовать стационарные узлы?
  4. Пример расчета эффективности

Стационарные подшипниковые узлы — это готовые к установке модули, включающие в себя корпус и подшипник. Они применяются в самых разных отраслях промышленности: от конвейерных линий и деревообработки до сельскохозяйственной техники и упаковочного оборудования. Их основная задача — обеспечение надежной поддержки вала при различных нагрузках, скоростях и условиях эксплуатации.

Сегодня стационарные узлы становятся все более популярным решением для предприятий, стремящихся минимизировать простои и сократить эксплуатационные затраты. В этой статье мы рассмотрим, чем отличаются такие модули от классических сборных конструкций, и какие ключевые преимущества они дают.

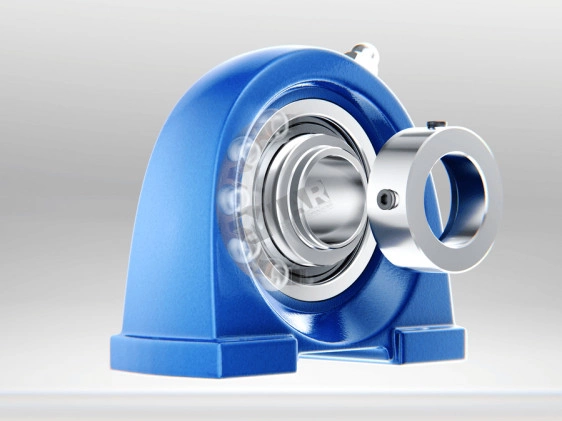

unnamed (10).png

Что такое стационарный подшипниковый узел?

Это конструкция, в которую подшипник уже установлен в корпус (чаще всего — из чугуна, стали или полимерного материала). Узел готов к монтажу сразу после распаковки. В зависимости от конструкции, он может иметь:

  • самоустанавливающийся шариковый подшипник (обычно с эксцентриковым кольцом или стопорным винтом),

  • смазочные отверстия для регулярного обслуживания,

  • уплотнительные элементы (вставки, крышки, защитные манжеты),

  • технологические элементы для облегченной установки (например, монтажные отверстия, направляющие шпонки и пр.).

Преимущества по сравнению с раздельными компонентами

Минимизация времени на установку и замену

Стационарный узел — это готовое решение. Его не нужно дополнительно собирать, выставлять подшипник, подгонять посадочные места или наносить специальную смазку на этапе монтажа. В большинстве случаев установка занимает на 40–60% меньше времени, чем монтаж классической системы "корпус + подшипник + крепеж".

Пример: для сборки классического узла требуются навыки соосной установки и предварительная подготовка вала. Готовый узел крепится болтами и фиксируется без специальных приспособлений.

Снижение вероятности ошибок при монтаже

Неправильная установка подшипника — одна из самых частых причин преждевременного выхода из строя. По данным производителей, до 16% всех подшипников выходит из строя из-за монтажных ошибок (перекос, несоосность, чрезмерный зазор, недотянутые крепежи и др.).

Готовый узел исключает ошибки сборки — подшипник уже установлен в правильном положении и не требует регулировки.

Повышенная защита от загрязнений и влаги

Большинство стационарных узлов оснащены встроенными уплотнительными элементами — от простых резиновых манжет до многокромочных лабиринтных уплотнений. Это особенно важно в условиях пыли, влаги и вибраций, характерных для таких отраслей, как сельское хозяйство, горная промышленность и деревообработка.

Плотность посадки и защита обеспечивают увеличение срока службы до 30–50% по сравнению с открытыми подшипниками, установленными в корпус вручную.

Легкость в обслуживании

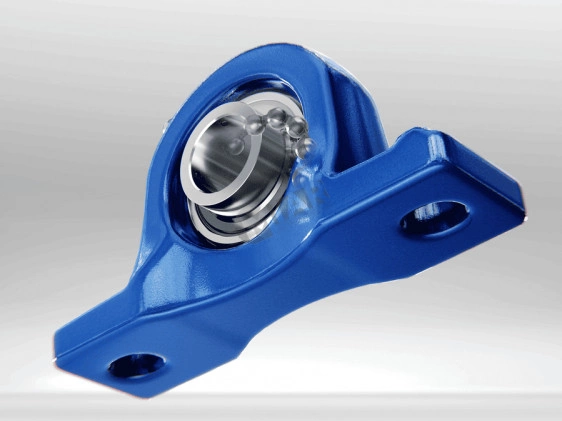

unnamed (11).png

Многие подшипниковые узлы имеют смазочные отверстия, позволяющие проводить профилактику без демонтажа. Некоторые производители также предлагают самосмазывающиеся узлы, рассчитанные на десятки тысяч часов работы без обслуживания.

Также при выходе из строя подшипника его не нужно извлекать из корпуса — большинство производителей поставляют сменные вставки, что позволяет заменить только подшипник без демонтажа всего узла.

Универсальность применения

Стационарные узлы выпускаются в широком диапазоне конструкций:

  • с фланцем (двух-, трех- и четырехточечные);

  • в подвесных корпусах;

  • в корпусах с подушкой (pillow block);

  • в корпусах с опорной скобой и др.

Это позволяет использовать их в условиях ограниченного пространства, на вертикальных, наклонных и горизонтальных поверхностях. Большинство моделей имеют диапазон вала от 20 до 100 мм, что покрывает до 90% производственных задач.

Когда выгоднее использовать стационарные узлы?

  • При серийной сборке оборудования — сокращение трудозатрат и повышение повторяемости.

  • В полевых условиях — для быстрой замены без точной юстировки.

  • На предприятиях с интенсивной нагрузкой — где важно предотвратить простой и уменьшить износ.

  • Для нестабильных условий эксплуатации — в пыльных, влажных, агрессивных или вибронагруженных средах.

Пример расчета эффективности

Предприятие с 80 узлами классической конструкции тратит в среднем 20 минут на их сборку и установку. Переход на стационарные узлы позволяет сократить это время до 8 минут на узел. В пересчете на рабочее время — это экономия более 16 часов при полном переоснащении, не считая снижения брака, увеличения срока службы и упрощения технического обслуживания.

Стационарные подшипниковые узлы — это не просто удобство. Это стратегическое решение, которое позволяет:

  • снизить риски поломок из-за ошибок сборки;

  • сократить простои оборудования;

  • упростить складской учет (меньше артикулов и запчастей);

  • ускорить техобслуживание и заменить изношенные элементы без демонтажа всей системы.

Для производств, где важны стабильность, эффективность и снижение эксплуатационных затрат, переход на стационарные узлы — это шаг к повышению надежности и технологичности оборудования.

Если вы подбираете подшипниковые узлы под конкретную задачу, обратитесь к специалистам — грамотный подбор корпуса, типа подшипника и уплотнения обеспечит максимальную отдачу от вложений и долгий срок службы узла в вашей системе.
