Типы тел качения и их влияние на характеристики подшипников

Содержание
  1. Почему форма имеет значение?
  2. Шарики: универсальность и скорость
  3. Цилиндрические ролики: мощь линейного контакта
  4. Конические ролики: комбинированные нагрузки
  5. Игольчатые ролики: компактность при высоких нагрузках
  6. Сферические ролики: самоустанавливание и надежность
  7. Выбор типа: критерии решения

Почему форма имеет значение?

Тела качения – это сердце любого подшипника, определяющее его грузоподъемность, скорость, точность и долговечность. Геометрия этих элементов напрямую влияет на площадь контакта с дорожками качения, распределение нагрузки и характер трения. Понимание различий между типами тел качения позволяет инженерам выбирать оптимальное решение для каждого применения.

Шарики: универсальность и скорость

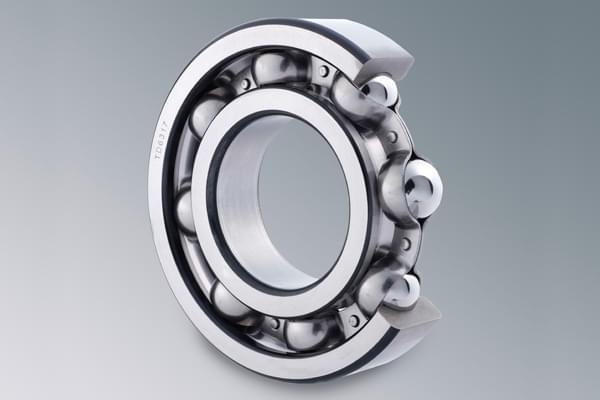

Сферические шарики создают точечный контакт с дорожками, что минимизирует трение и позволяет достигать максимальных скоростей вращения. Параметр DN (произведение диаметра в мм на частоту вращения в об/мин) для шариковых подшипников достигает 2 000 000 – недостижимый показатель для роликов.

Преимущества: способность воспринимать радиальные, осевые и комбинированные нагрузки одновременно; низкое трение и нагрев; плавная работа; доступная цена.

Недостатки: ограниченная грузоподъемность из-за малой площади контакта; чувствительность к ударным нагрузкам; быстрый износ при перегрузках.

Применение: электродвигатели, бытовая техника, автомобильные узлы, высокоскоростные шпиндели станков, где приоритет – скорость и универсальность.

Цилиндрические ролики: мощь линейного контакта

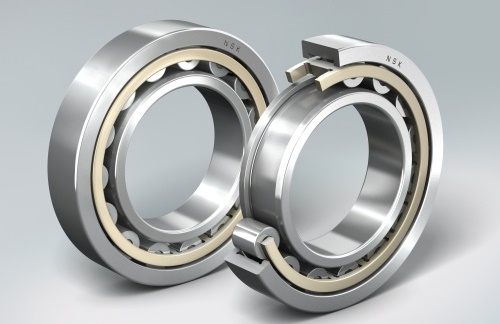

Цилиндрическая форма создает линейный контакт, увеличивая площадь взаимодействия в 5-10 раз по сравнению с шариками. Это обеспечивает на 40-60% большую радиальную грузоподъемность при тех же габаритах.

Преимущества: высокая радиальная жесткость; равномерное распределение напряжений; возможность восприятия тяжелых нагрузок; некоторые конструкции допускают осевое смещение вала (компенсация теплового расширения).

Недостатки: не воспринимают осевые нагрузки (требуют дополнительного упорного подшипника); более высокое трение, чем у шариков; ограничение по скорости (DN до 1 200 000).

Применение: редукторы, железнодорожные буксы, прокатные станы, тяжелые электродвигатели, где критична радиальная нагрузка.

Конические ролики: комбинированные нагрузки

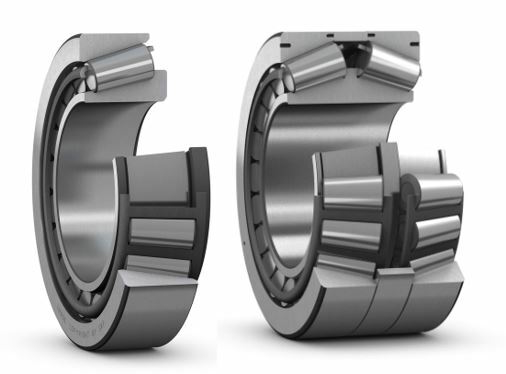

Коническая геометрия с углом контакта 10-30° позволяет одновременно воспринимать радиальные и осевые силы. Линии контакта сходятся в одной точке на оси подшипника, обеспечивая правильное распределение нагрузки.

Преимущества: оптимальны для комбинированных нагрузок; высокая жесткость; возможность регулировки зазора при монтаже; долговечность при правильной установке.

Недостатки: всегда устанавливаются парами; требуют точной регулировки; повышенное трение; сложность монтажа.

Применение: автомобильные ступицы колес, главные передачи, коробки передач, железнодорожные оси – везде, где присутствуют значительные осевые и радиальные нагрузки одновременно.

Игольчатые ролики: компактность при высоких нагрузках

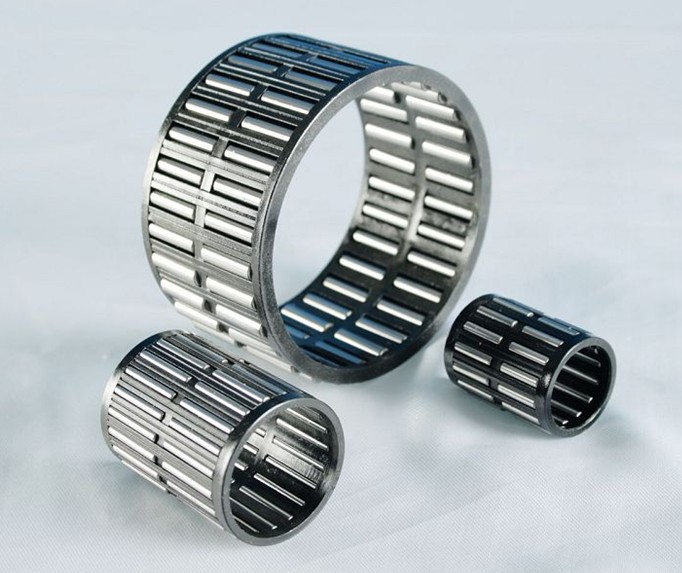

Игольчатые ролики – это тонкие цилиндрические элементы с отношением длины к диаметру более 3:1, часто 5-10:1. Малый диаметр позволяет создавать сверхкомпактные подшипники.

Преимущества: минимальные радиальные размеры при высокой грузоподъемности; экономия пространства до 50%; возможность установки без колец (непосредственно на вал).

Недостатки: чувствительность к перекосам; требуют точной геометрии посадочных мест; ограниченная скорость из-за большого количества тел качения; не воспринимают осевые нагрузки.

Применение: поршневые пальцы двигателей, планетарные редукторы, карданные шарниры, коленвалы – везде, где дефицит радиального пространства при высоких нагрузках.

Сферические ролики: самоустанавливание и надежность

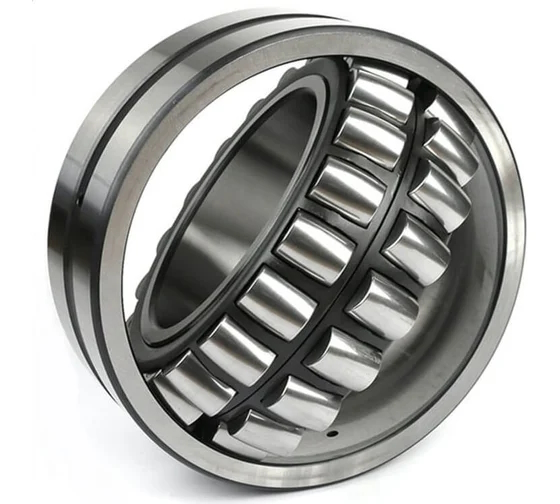

Бочкообразная форма с выпуклым профилем работает по сферической дорожке наружного кольца, позволяя самоустанавливаться при перекосах вала до 2-3°. Два ряда роликов обеспечивают максимальную грузоподъемность.

Преимущества: компенсация несоосности и прогибов вала; одновременное восприятие радиальных и двусторонних осевых нагрузок; максимальная грузоподъемность среди всех типов; устойчивость к ударам.

Недостатки: сложная геометрия требует высокой точности изготовления; повышенная цена; более высокое трение по сравнению с цилиндрическими роликами.

Применение: горнодобывающее оборудование, дробилки, металлургические машины, ветрогенераторы, вибрационные грохоты – тяжелая промышленность с экстремальными условиями.

Выбор типа: критерии решения

Нагрузка: легкая – шарики; тяжелая радиальная – цилиндрические ролики; комбинированная – конические ролики или сферические.

Скорость: высокая (DN > 500 000) – только шарики; средняя – цилиндрические ролики; низкая – любые.

Габариты: ограничение по радиальному размеру – игольчатые; стандартные – по нагрузке и скорости.

Условия: перекосы, прогибы вала – сферические ролики; точное центрирование – шарики или цилиндрические.

Правильный выбор типа тел качения обеспечивает оптимальный баланс между производительностью, надежностью и стоимостью подшипникового узла.
