Виды нагрузок на подшипники

Содержание
  1. Радиальные
  2. Упорные
  3. Комбинированные
  4. Опорные подшипники

Подшипниковые узлы входят в состав большинства механических систем, где требуется стабильная опора вращающимся деталям, а также снижение потерь на трение. Конфигурация данного элемента зависит от особенностей силового воздействия. Поэтому доступные модели разделены на группы по этому признаку.

Радиальные

Радиальные подшипники создают опору валам, работающим под воздействием перпендикулярной нагрузки. Конструкция определяется типом тел качения и требуемым уровнем компактности. Для уточнения особенностей применяются следующие разновидности:

  1. Шариковые радиальные однорядные. Отличаются малой массой, высокой точностью геометрии дорожек, стабильностью на повышенных скоростях. Подходят для приводов с умеренными нагрузками.

  2. Роликовые цилиндрические. Применяются при значительных радиальных нагрузках. Удлиненная контактная зона снижает напряжения в рабочей зоне кольца.

  3. Игольчатые роликовые. Используются, когда требуется минимальный наружный диаметр. Увеличенная длина ролика повышает несущую способность при небольшой осевой жесткости конструкции.

  4. Сферические двухрядные. Воспринимают расцентровку валов, компенсируют погрешности монтажа длинных валов, допускают динамические колебания крупногабаритных конструкций.

Радиальные подшипники применяются для конфигураций, где критична поперечная нагрузка. В конструкциях, где они устанавливаются, обычно высокие требования к точности вращения.

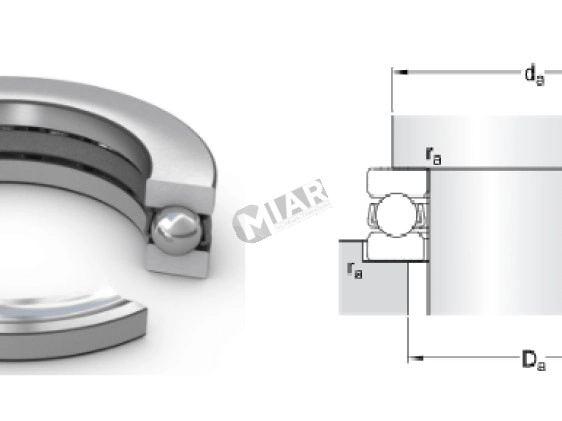

Шариковые подшипники

Упорные

Упорные модели работают с осевыми нагрузками, так как создают опору валам при продольном перемещении и допускают ограниченное воздействие радиальных сил. Специфика их работы позволяет выделить дополнительные подгруппы:

  1. Подшипники с шариковыми телами качения. Используются при умеренных нагрузках и невысоких скоростях вращения.

  2. Роликовые упорные модификации. Применяются при тяжелых условиях работы. Ролик повышает устойчивость дорожек к контактным напряжениям.

  3. Опорно-поворотные устройства. Крупногабаритные узлы, достигающие метровых размеров. Рассчитаны на значительные осевые и частично радиальные нагрузки в подъемно-транспортных машинах, автокранах, экскаваторах, вышках или подъемниках.

Допустима установка на сферические промежуточные опоры. Такая схема необходима для компенсации перекоса вала, поскольку упорные подшипники чувствительны к осевым смещениям.

Комбинированные

Комбинированные подшипники работают в условиях одновременного воздействия нагрузки радиальной и вдоль оси. Порядок указания отражает приоритет усилия. Конструктивное разделение контактных дорожек определяет направление воспринимаемого усилия. В системах, где требуется фиксация вала, применяют два подшипника противоположной ориентации, формируя осевое замыкание.

Дополнительный угол контакта определяет величину осевого усилия, которое подшипник способен воспринимать. Увеличение угла повышает жесткость узла и снижает деформации при колебаниях нагрузки.

Такая геометрия критична для шпиндельных систем, высокоточных приводов, металлорежущего оборудования. Преднатяг подшипниковой пары устраняет люфт, повышает точность позиционирования, стабилизирует работу в условиях переменных температур.

Допускается использование радиально-упорных подшипников в узлах с высокими частотами вращения при условии точного расчета тепловых режимов. Контур смазки подбирают с учетом угла контакта, плотности материала сепаратора, типа дорожек.

Опорные подшипники

Термин «опорный подшипник» отсутствует в официальном классификаторе, но встречается в технической практике при описании узлов с высокими осевыми нагрузками. Использование данных элементов обусловлено необходимостью выделить высоконагруженную функциональную модель, обеспечивающую опору конструкции.

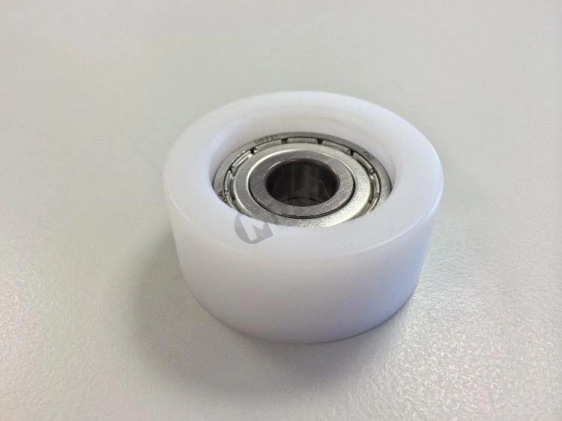

Опорный подшипник

Для этой категории характерны следующие варианты:

  1. Упорные и упорно-радиальные подшипники. Подчеркивается их роль как несущего элемента, стабилизирующего вертикальные валы, поворотные модули и тихоходные редукторы.

  2. Шариковые упорные узлы для автомобилей. Включают два кольца и сепаратор с шариками, формирующие опору амортизатора.

  3. Самоустанавливающиеся подшипники скольжения. Используются в турбинах и судовых двигателях с высокими скоростями вращения. Конструкция компенсирует продольные тепловые деформации вала.

  4. Роликовые модификации для коротких валов. Применяются при жестких переменных нагрузках. Включают цилиндрические и игольчатые подшипники усиленной конструкции.

Термин применяется в ситуациях, где требуется подчеркнуть критичность опоры, поскольку такие узлы определяют надежность всей конструкции при значительных осевых нагрузках.
