Выбор клинового ремня по маркировке и размеру

Содержание
  1. Почему именно клиновый ремень
  2. Подробные рекомендации по выбору
  3. Как оценивают длину
  4. Допустимые отклонения при подборе

Клиновый ремень – ключевой элемент ременной передачи, который со временем получает характерные повреждения. Срыв со шкива либо переворот встречаются довольно часто, но наиболее критичная ситуация связана с разрывом полотна. В этом случае требуется оперативная замена, чтобы восстановить стабильную работу механизма.

Проблема данного этапа – это широкий ассортимент комплектующих, среди которых необходимо подобрать тот вариант, который подойдет для конкретной конструкции. Для этого анализируют маркировку и размер.

Почему именно клиновый ремень

Первое, с чем стоит разобраться, – особенности данной категории приводных элементов. У клиновых ремней передача момента формируется за счет трения боковых поверхностей о канавки шкивов. Такая схема обеспечивает высокую эффективность при сравнительно простой конструкции.

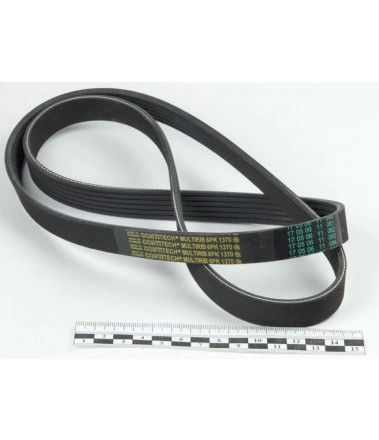

Ремень

В техническом плане данный ремень выгодно отличается от аналогов и другими качествами:

  1. Стойкость к экстремальному рабочему режиму. Повышение нагрузки не приводит к обрыву – он сохраняет структурную целостность даже в сложных условиях. В критический момент происходит проскальзывание, которое предотвращает разрушение привода. Этот эффект создает своеобразный «предохранительный» механизм, снижающий риск повреждений шкивов.

  2. Усиленная многослойная структура. В основе лежит плотная резиновая смесь с кордовой нитью. Слои распределены так, чтобы компенсировать растягивающие и сжимающие нагрузки. Корд ограничивает деформацию при ускорениях, а наружная обертка защищает ремень от механического износа, влаги, перепадов температур, внешних факторов среды.

  3. Нетребовательность к точности монтажа. Даже при небольшом отклонении размеров ремень сохраняет рабочие свойства. Это особенно важно в приводах, где натяжение регулируется автоматически или полуавтоматически. Небольшая разница компенсируется смещением натяжного механизма.

  4. Минимальные требования к обслуживанию. Основная процедура сводится к периодической корректировке натяжения при естественном удлинении ремня. Никаких регулярных смазок, проверок зубчатого профиля или замены элементов сцепления не требуется.

  5. Плавная и бесшумная работа привода. Резиновая структура эффективно гасит микровибрации, что снижает резонансные явления. Это важно в механизмах, работающих в закрытых корпусах или оборудовании с требованиями к низкому уровню шума.

Из-за данных свойств клиноременные передачи остаются востребованными в транспортном машиностроении, металлообработке, агротехнике, энергетическом оборудовании и складских механизмах.

Подробные рекомендации по выбору

Чтобы корректно определить размеры изношенной детали, используют линейку, рулетку или штангенциркуль. Даже ремни без маркировки легко подобрать, поскольку большинству моделей соответствуют унифицированные величины, закрепленные в стандартах.

Характеристики ремня

В отечественной маркировке указаны два ключевых параметра:

  • профиль ремня (обозначается буквой);

  • расчетная длина по нормативу ГОСТ 1284.1–89.

Профиль определяют по трем характеристикам:

  • ширине наружного основания (W);

  • высоте (T);

  • расчетной ширине профиля (Wp).

Эти параметры точно показывают, насколько деталь совпадает с формой канавок на шкиве, что критично для стабильного трения и предотвращения соскальзывания.

Как оценивают длину

Разница между фактическими измерениями и номинальной длиной допустима большая – до 10%. Такая погрешность объясняется тем, что ремень во время работы подвергается постоянному растяжению, а его посадка на шкивах создает измененную конфигурацию.

Российские стандарты предполагают измерение по корду – осевой части ремня, определяющей общую геометрию. Европейский стандарт DIN 2215, напротив, фиксирует длину по внутренней поверхности ремня. Американский аналог RMA использует тот же принцип, но ширина и длина обозначаются в дюймах.

Замеры проводят только на свободном ремне без натяжения. Если измерить ремень, когда он установлен, полученные данные будут некорректны из-за деформации, вызванной рабочим зацеплением со шкивами.

Допустимые отклонения при подборе

Схемы приводов сильно отличаются по величине межосевого расстояния, способу натяжения и расположению шкивов. Поэтому существует обширная линейка типоразмеров клиновидных ремней.

На практике используют следующие отклонения:

  • при длине более 400 см – выбирают ремень с погрешностью до 4 см;

  • 300-400 см – допустимое отклонение составляет 3 см;

  • 250-300 см – около 2,2 см;

  • 200-250 см – до 1,9 см;

  • 150-200 см – до 1,7 см;

  • 100-150 см – около 1,3 см;

  • менее 100 см – допускается расхождение до 1 см.

Такое распределение соблюдает общее требование – отклонение не более 10% от параметров прежнего ремня. Рабочее натяжение компенсирует разницу, а фактическое смещение натяжного узла обычно вдвое меньше, чем разница в длине нового изделия.
